Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | Wurm-Gang 7 Zoll |
|---|---|---|---|
| Gang-Verhältnis: | 31:1 | Effizienz: | 40% |
| Genau: | Grad <0.1 | Fahrer: | Elektrisch/hydraulisch/Servo |
| Farbe: | Silbernes Grau | Herkunftsort: | Changzhou, China |
| Hervorheben: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

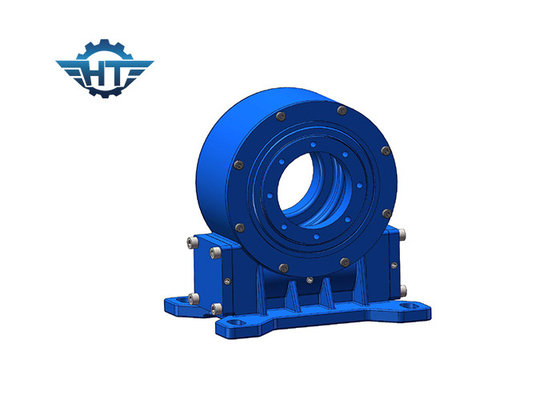

7 Zoll Sanduhrwurm Null Rückschlag Schleifantrieb für Parabol-Through-Solarkraftwerk
Null-Rückschlag-Wurm-Gang-Schwenkantrieb Beschreibung
Zero-Backlash-Wurmgetriebe werden hauptsächlich in CSP-Anwendungen wie Parabol- oder Trough-Anwendungen verwendet,Es ist eine Art Wärmekondensatorsystem, das die Wärme zu einer bestimmten Chemikalie absorbieren und die Wärme in Strom übertragen kann..
Produktbezeichnung: VE7
Normale Ausgangsgeschwindigkeit: 0,03 RPM
Normaler Ausgangsdrehmoment: 7320 N.m.
Maximaler Leistungsmoment: 10980 N.m.
Schrägmasse: 8 kNm
Haltemoment: 39 kN.m.
Statische Achslast: 30 kN
Statische Radiallast: 100 kN
Drehantrieb 51:1
Rückschlagfreiheit: <= 0,15°
IP ((Klasse): 66
Wirksamkeit: 40%
Temperatur: von -40°C bis +120°C

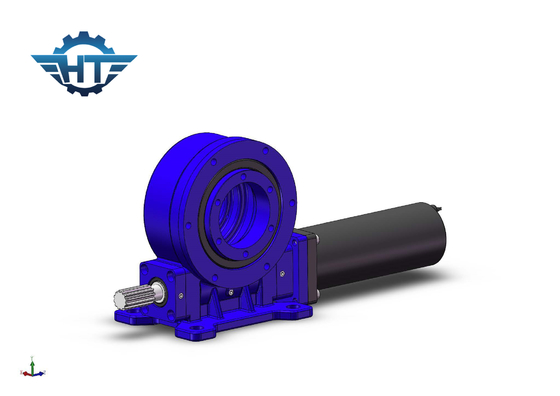

Daten zur Leistung des Reduktormotors
Nennspannung: 24 VDC
Normalstrom: < 7,5 A
Ausgangsleistung: 126 W
Ausgangsgeschwindigkeit: 1,6 Umdrehungen pro Minute
Ausgangsdrehmoment: 359 Nm
Maximaler Drehmoment: 538 Nm
Geräusche: < 65 dB
Vorteile
1. Drehung 360 Grad
2. Anbindung eines Antriebsmotors von links oder rechts,
3Bei der Montage ist es nicht notwendig, die Getriebefreiheit anzupassen; diese wird bereits vom Hersteller vor der Fabrik eingestellt.
4Einfache Installation und geringe Wartung
5. Rationale Raumnutzung
6. Das Getriebe ist selbstsperrbar; eine Bremse ist daher nicht erforderlich
7- Einfache und flüssige Methode zum Starten und Stoppen
8. Hohe Genauigkeit
Null-Rückschlag-Wurmgetriebe Vertikaldrehantrieb Spezifikationen
| Modell | Verhältnis | Nennwert des Ausgangsmoments | Neigungsdrehmoment | Achsbelastung | Radialbelastung | Haltemoment | Effizienz | Präzision | Selbstverriegelung | Gewicht |
| N.m. | N.m. | kN | kN | N.m. | Grade | - Ja, das ist es. | Weigerung | |||
| 3 " | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 01 | - Ja, das ist es. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 01 | - Ja, das ist es. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 01 | - Ja, das ist es. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 01 | - Ja, das ist es. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 01 | - Ja, das ist es. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 01 | - Ja, das ist es. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 01 | - Ja, das ist es. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 01 | - Ja, das ist es. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 01 | - Ja, das ist es. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 01 | - Ja, das ist es. | 244 kg |
Anwendungsbereich
Zu den typischen Anwendungen gehören Solartracker, Windkraftanlagen, Satelliten- und Radarantennen, Lkw-Kranen, Fahrstühle, Versorgungsgeräte, Hydraulikgeräte, Ölwerkzeuggeräte, Reifenhandler,Ausgrabungsgerät, und Automobilliften.
