Produktdetails:
|
| Geschwindigkeit: | 0~1 U/min | Anwendung: | Satellitenantenne |
|---|---|---|---|
| MOTOR: | Elektromotor, Schrittmotor | IP-Klasse: | IP66 |
| Befestigungsbolzen: | 6*M10 | Befestigung von Spezifikation: | 80mm |
| Mitte-Loch: | 65mm | Verhältnis: | 31:1 |
| Hervorheben: | Satellitenantennenherumdrehenring-Antrieb,Herumdrehender Ring Drive 65mm,65mm Solarverfolger-Antrieb |
||

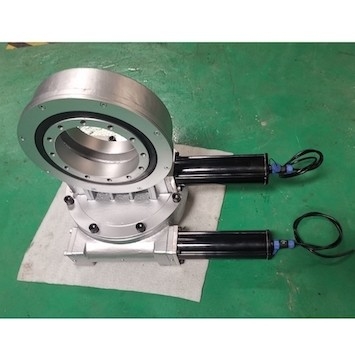

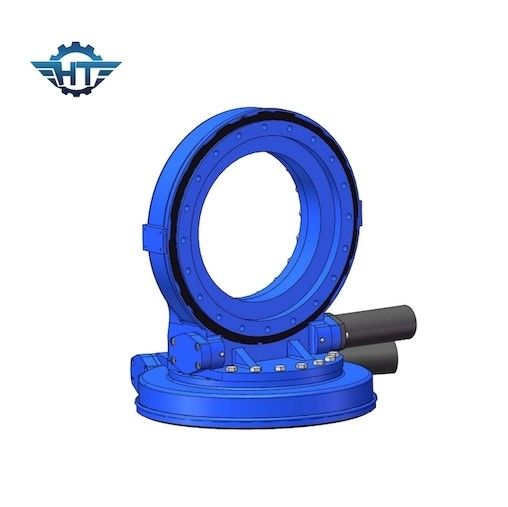

Doppelachse 3 Zoll Antrieb mit planetarischem Motor 24VDC für Satellitenantenne herumdrehend
Produkt-Beschreibung
Der Wurmherumdrehenantrieb von Hangtuo-Maschinerie hat ein ultra-kompaktes Herumdrehenfahrwerk mit extrem Dichte der hohen Leistung. Dieser Entwurf ist für das Übertragen von extrem hohen Kräften und von Drehmomenten in begrenzten Installationsräumen besonders passend. Schneckengetriebe werden in den Rudermaschinen für Kräne und Getriebe des schweren Fahrzeugs sowie Bau, Forstwirtschaft und landwirtschaftliche Maschinerie benutzt. Für diese spezifischen Anwendungen verfeinern wir fortwährend unsere Produkte, um Drehmomentübertragung zu maximieren und Instandhaltungskosten herabzusetzen.
SDE-Modell-Slewing Drive-Leistungs-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) |
Axiale Last (kN) |
Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Anwendungen
Die traditionelle Satellitenantennenbasis wird repariert, und einige in hohem Grade aufgeregte Satelliten benötigen eine Satellitenantennen-Schwenkerbasis, die in Zeit sich drehen kann, die Satellitenantenne zu fahren, um sich zu drehen, um ununterbrochene Aufnahme von Satellitensignalen beizubehalten. Indem sie den Herumdrehenantrieb auf die Basis installiert, kann die Basis eine Basis der drehenden Antenne werden, und unser Herumdrehenantrieb kann mit einem Geschwindigkeit-justierbaren Motor auch ausgerüstet werden, der das System die Umdrehungsgeschwindigkeit innerhalb des Drehzahlbereichs willkürlich justieren lässt, der zum Signalfang nützlich ist.
