Produktdetails:
|
| Modell: | SDE7“ | Abtriebsdrehmoment: | 2000Nm |
|---|---|---|---|
| Kippen des Drehmoments: | 7500Nm | Haltemoment: | 13200 Nanometer |
| Soem: | Verfügbar | Gang-Verhältnis: | 57:1 |
| Eigenschaft: | Schnelle Installation | Präzision: | 0~0.15° |
| Hervorheben: | 7 Zoll verdoppeln Achsen-Durchlauf-Antrieb,Pv-Platten-Durchlauf-Antriebs-Getriebe,Pv-Platten-Solarverfolger-Durchlauf-Antrieb |
||

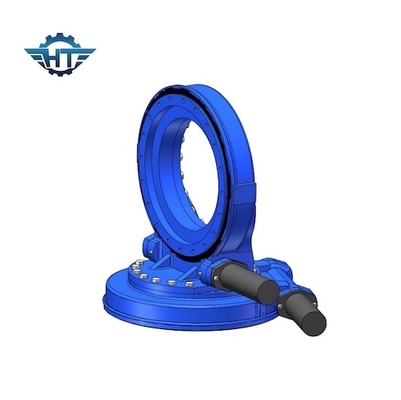

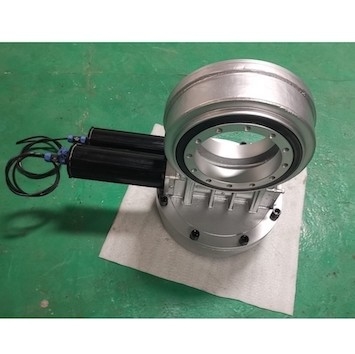

7 Zoll verdoppeln Achsen-Schneckengetriebe-Getriebe für PV-Platten-Solartracking-systeme
Doppelachsen-Schneckengetriebe-Getriebe-Beschreibung
7 Achse des Zoll 2 oder Doppelachse Solarverfolger mit Herumdrehenantriebsgenauigkeit bis 0,1 Grad und hintere Struktur für 15 Stücke Sonnenkollektormaße 0,99 m x 1,64 m und Gewicht von 20 Kilogramm maximal je. So zusammen für bis zu Oberfläche des Sonnenkollektors 30㎡. Der vorgeschlagene Bereich von photo-voltaischen Platten, dass andere Herumdrehenantriebe tragen können, sind, wie folgt:
| Herumdrehenantriebsmodell | Quadratmeter Sonnenkollektoren können tragen (maximal) |
| SDE1 | ㎡ <5 |
| SDE3 | ㎡ <15 |
| SDE5 | ㎡ <20 |
| SDE7 | ㎡ <30 |
| SDE9 | ㎡ <40 |
| SDE12 | ㎡ <50 |
| SDE17 | ㎡ <60 |
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Anwendungen
Anwendung des Dreh-Antriebs im Photothermal Tracking-System
1. kann Tellertracking-system, Zweiachsenspurhaltung in zwei Arten wirklich unterteilt werden: horizontal und Aufzug.
2. Die Abflussrinnenart photothermal System kann in große Abflussrinnenart und kleine Abflussrinnenart unterteilt werden. Wegen der großen Eröffnung der Nut und der Anforderung der schnellen Umdrehungsgeschwindigkeit, werden Hydrozylindern z.Z. mehr für große Nuten benutzt, aber es gibt auch große Nutprojekte unter Verwendung der Reduzierer. Für kleine Abflussrinnenart hauptsächlich ist Heizungsabflussrinnenart Projekte, die Länge des Kollektors verhältnismäßig kurz, der für die Installation und den Gebrauch des VE-Reihenvertikalen Drehreduzierers sehr passend ist. Wegen des integrierten Entwurfs der Unterstützung und des Drehreduzierers, ist die Installation bequem. Gleichzeitig wird der komplexe strukturelle Entwurf der Abflussrinnenklammer vereinfacht.
3. Das Fresnel-Projekt ist der Miniabflussrinne ähnlich.
