Produktdetails:
|
| Markenname: | Hangtuo | Material: | 50Mn, 42CrMo |
|---|---|---|---|
| Bescheinigung: | ISO9001, CER | Motor: | 24VDC |
| Instandhaltung: | Frei | Farbe: | Wie angefordert |
| Selbstverriegelung: | - Ja, das ist es. | Haltemoment: | 39 kNm |
| Hervorheben: | Vertical Slew Drive Gearbox,Vertical slew gearbox,24vdc Slew Drive Gearbox |
||

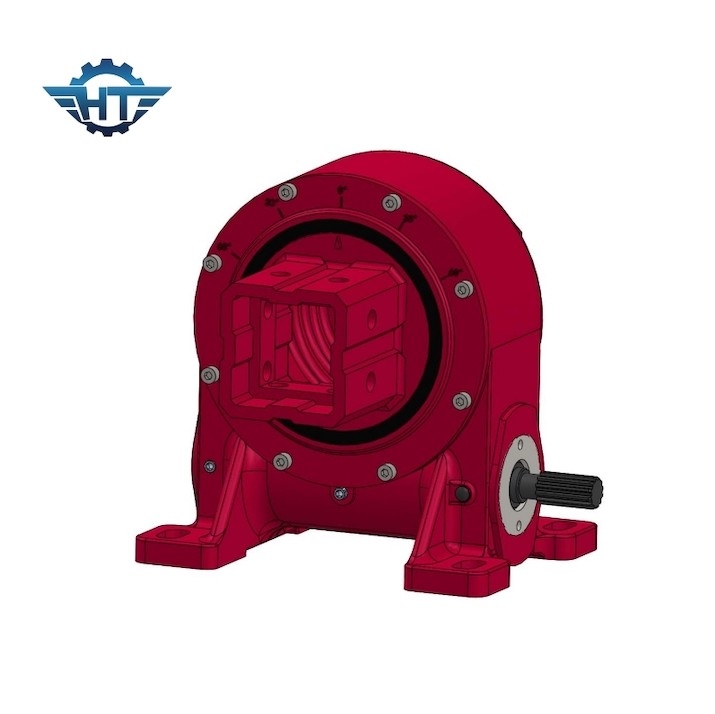

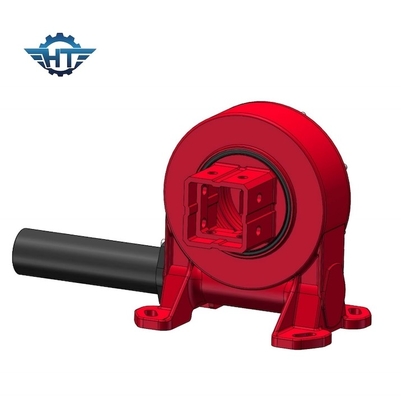

Vertikaler Schleifantrieb für automatische Solartracker
Beschreibung des Getriebes mit vertikaler Schleifantrieb
Der vertikal montierte Drehantrieb ist speziell für automatische Sonnenverfolgungssysteme ausgelegt, bei denen eine horizontale Achsverfolgung erforderlich ist.Die präzise Drehung des vertikalen Schleudertrains ermöglicht es dem Mechanismus, genau zu verfolgenDiese Art von vertikal drehbarem Ringantrieb wird mit der neuesten Technologie mit einem Sanduhrmechanismus hergestellt.Die Form des Zahnkontakts kann eine höhere Drehmomentkapazität als der normale Antrieb unterstützenDies erlaubt die Installation einer größeren Anzahl von Solarzellen, wodurch die Installationskosten gesenkt werden.Die erforderlichen Drehmoment- und Lad-Bedingungen sollten berücksichtigt werden..
VE-Datenblatt für Schwenkantrieb
| Modell | Verhältnis | Nenndrehmoment (N.m.) | Neigungsdrehmoment ((N.m.) | Beibehaltenes Drehmoment ((N.m.) | Aksile Belastung ((kN) | Radialbelastung ((kN) | Effizienz | Selbstverriegelung | Gewicht ((kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Ja, das ist es. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Ja, das ist es. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Ja, das ist es. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Ja, das ist es. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Ja, das ist es. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Ja, das ist es. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Ja, das ist es. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Ja, das ist es. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Ja, das ist es. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Ja, das ist es. | 251 |
Auswahl des Schwenkantriebs
Wenn sBei der Auswahl eines geeigneten Schwenkantriebs benötigen wir eine kurze Information über das Solar-Tracking-System:
1. das Ausmaß der Projekte.Bei kleinen und großen Projekten werden normalerweise horizontale einsachsige Solar-Tracker eingesetzt, während zweiachsige Tracker meist in kleineren Wohnanwendungen eingesetzt werden.
2. Die Belastung der Schwenkantriebe und ihre Schwerkraftentfernung
3. Die Ausgangsgeschwindigkeit
Anwendungen
Solartracker, Windkraftanlagen, Satelliten- und Radarantennen, Lkw-Kranen, Fahrstühle, Versorgungsgeräte, Anbaugeräte für Hydraulikgeräte, Ölwerkzeuggeräte, Reifenhandler, Graber,und Fahrzeuglifte.
Verpackung und Versand
Innenverpackung: rostfeste Kunststofffolie; Vakuumplastiktüten.
Außenverpackung: Hartkarton; Holzgehäuse; Holzpalette.
Versanddauer: Express, Luft, Land und See.
Für Proben, da der Schleudruck mit kleinen Abmessungen, aber schwerem Gewicht ist, ist es nicht kostengünstig Schifffahrt auf dem Seeweg, während der Express-Versand der kostengünstige Weg,Unsere Logistik-Mitarbeiter werden TNT fragen, DHL, UPS, FEDEX, um den Expresspreis zu vergleichen, um den kostengünstigsten Weg zu finden.
Wenn Sie in Zukunft eine Großbestellung machen, empfehlen wir Ihnen, sie per See zu versenden.
Anmerkung:
Express: von Tür zu Tür, müssen nur die Einfuhrsteuer zahlen, wenn das Zoll verlangt.
Luft- oder Seeschifffahrt: von der Fabrik zum Bestimmungsflughafen/Schiffhafen, müssen die vom Flughafen berechneten Bestimmungsgebühren entrichten.Schwer oder leicht, in der Regel 200~400 USD pro Ladung) und Einfuhrsteuer, wenn dies durch den Zoll erforderlich ist.
Mit dem Zug: manchmal ist der Versandpreis der gleiche wie auf dem Seeweg, aber mit weniger Versandzeiten als auf dem Seeweg werden wir diese Versandart berücksichtigen, wenn unsere Kunden die Waren dringend benötigen.
