Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | VE7“ |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Maximaler Nennumschlag: | 5060 Nm |
| Haltemoment: | 40,000 Nm | Kippmoment: | 5,000 Nm |
| Effizienz: | 40% | Standardfarbe: | RAL9006 |
| Hervorheben: | Vertical Envelope slew gearbox,VE7 slew gearbox,Self locking slew drive gearbox |
||

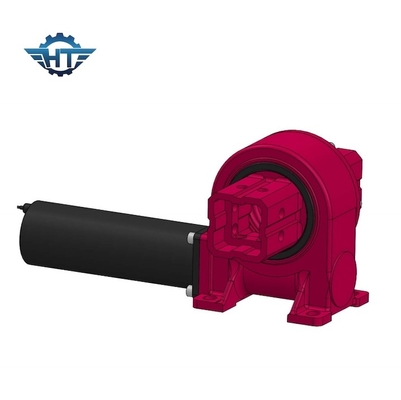

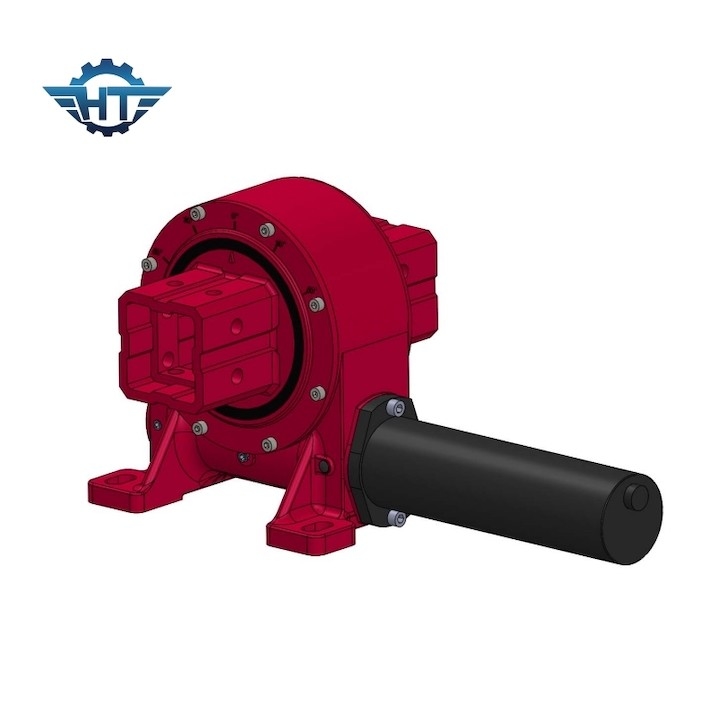

CE-Vertikaler Schleifantrieb Wurmgetriebe Motor Solar-Tracker
Beschreibung des benutzerdefinierten Wurmgetriebes
Unsere Schwenkantriebe können gleichzeitig die Wirkung von Achsenkraft, Radialkraft und Neigungsmoment tragen, da die Kernkomponente der Schwenkantriebe Umschlag-Wrom und Multi-Zähne-Kontakt annehmen.Verglichen mit herkömmlichen Schwenkprodukten, haben unsere Produkte die Eigenschaften einfacher Installation, einfacher Wartung und größerer Einsparung des Installationsplatzes.
Technische Daten des VE-Modell-Schwenkantriebs
| Modell | Verhältnis | Nennleistung (Nm) | Neigungsdrehmoment (N.m) | Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. | Achsbelastung (kN) | Radialbelastung (kN) | Effizienz | Genauigkeit (°) | Selbstverriegelung | Gewicht (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Ja, das ist es. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Ja, das ist es. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Ja, das ist es. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Ja, das ist es. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Ja, das ist es. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Ja, das ist es. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Ja, das ist es. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Ja, das ist es. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Ja, das ist es. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Ja, das ist es. | 251 |
Vorteile
1. hohes Backholding-Drehmoment zur Verbesserung der Sicherheit des Solar-Trackingsystems
2. 360° oder +60~60° Drehbereich oder auf Wunsch des Kunden
3- Der Wurm-Antrieb im Inneren.
4. Mehrzahnkontakt zur Sicherstellung einer hohen Belastung
5. Selbstverriegelungsfunktion
Personalisierte Dienstleistungen
1- Spezielles Design basierend auf verschiedenen Anwendungen und Projekten
2Es können verschiedene Arten von Motoren, wie beispielsweise Hydraulikmotoren, Schrittmotoren, Elektromotoren usw. angepaßt werden.
3. Verschiedene Farben sind auf Basis des RAL-Codes erhältlich; unsere Standardfarbe ist RAL 9006.
Glossar der wichtigsten Parameter
Neigungsmoment Drehmoment:Dieses Drehmoment ist die Schwerkraftlast multipliziert mit dem Abstand zwischen der Lastposition und dem Zentrum des Drehlagers.Der Drehantrieb wird umgekehrt..
Radiallast:Die Last ist vertikal zur Achse des Drehlagers
AchsbelastungDie Belastung parallel zur Achse des Drehlagers
Haltemoment:Es ist das umgekehrte Drehmoment.Wenn der Antrieb umgekehrt dreht und die Teile nicht beschädigt sind, nennt man das erreichte maximale Drehmoment Halte-Drehmoment, es wird auch als gebrochenes Drehmoment angesehen.
Selbstverriegelung:Erst bei Belastung kann der Drehantrieb nicht umkehren und wird somit selbstverschließend genannt.
