Produktdetails:
|
| Modell: | 9 Zoll | Effizienz: | 40% |
|---|---|---|---|
| Genau: | ≤ 0,1 | Fahrer: | Elektromotor |
| Typ: | Vertikale angebracht | Anwendung: | Solarverfolger |
| Farbe: | Verlangt | Paket: | mit einer Breite von nicht mehr als 20 mm |
| Hervorheben: | vertical slew drive solar,worm slew drive solar,self locking slew drive solar |
||

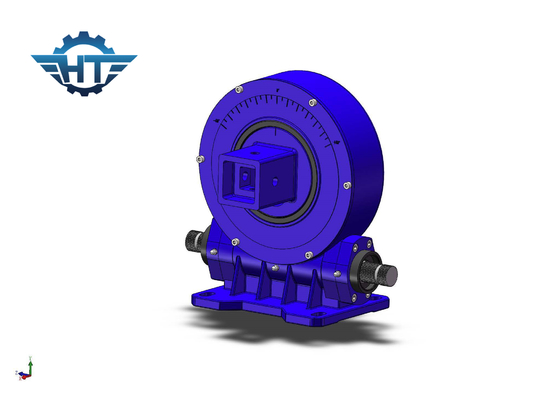

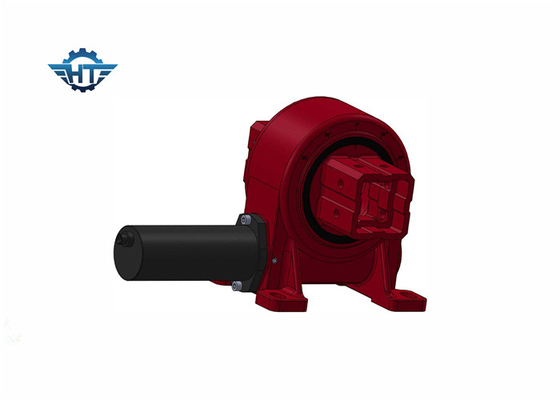

VE9 Vertikaler Wurmgetriebe-Schleudantrieb, kompakter und hochfester für das Heben und Hochgeschwindigkeitsbetriebe
Beschreibung des vertikalen Wurmgetriebes
1. Modularität
Aufgrund der hohen Integration des Drehantriebs müssen die Benutzer jedes Teil der Drehvorrichtung nicht einzeln erwerben und verarbeiten.Es reduziert auch die Vorbereitungsverfahren zu Beginn der Produktion, wodurch die Arbeitsproduktivität erheblich verbessert wird.
2. Sicherheit
Der Wurmgetriebe weist die Eigenschaften der Rückwärts-Selbstverriegelung auf, die Rückwärts-Selbstverriegelung realisieren kann, d. h. der Wurm kann nur vom Wurm angetrieben werden,Und der Wurm kann nicht vom Wurm getrieben werden.Diese Eigenschaft macht den Drehantrieb weit verbreitet im Aufheben, in Höhenbetrieben und in anderen Geräten einsetzbar.Es verbessert auch die Betriebstabilität und den Sicherheitsfaktor des Hauptmotors erheblich.
3. Vereinfachen Sie das Hostdesign
Im Vergleich zum herkömmlichen Getriebe kann das Wurmgetriebe ein relativ hohes Reduktionsverhältnis erzielen.Damit werden die Kaufkosten für die Kunden gesenkt., und auch das Auftreten von Hauptriebwerksfehlern erheblich reduziert.
Parameter der VE-Serie
| Modell | Verhältnis | Nenndrehmoment (N.m.) | Neigungsdrehmoment ((N.m.) | Beibehaltenes Drehmoment ((N.m.) | Aksile Belastung ((kN) | Radialbelastung ((kN) | Effizienz | Genauigkeit | Selbstverriegelung | Gewicht ((kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Ja, das ist es. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Ja, das ist es. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Ja, das ist es. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Ja, das ist es. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Ja, das ist es. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Ja, das ist es. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Ja, das ist es. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Ja, das ist es. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Ja, das ist es. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Ja, das ist es. | 251 |
Vorteile
1. starkes Umdrehmoment basierend auf dem Drehring
2- Nehmen Sie den Wurmantrieb an.
3. Fahren größere Last für die Verwendung von Multi-Zahn Kontakt
4. bessere statische Selbstverriegelungsfunktion
