Produktdetails:
|
| Modell: | 9 Zoll einzelne Achse | Gang-Verhältnis: | 61:1 |
|---|---|---|---|
| Leistungsfähigkeit: | 40% | MOTOR: | Elektrisch, hydraulisch, Stepper, Servo |
| Installieren Sie: | Vertikale angebracht | Anwendung: | Dach-Spitze kippte Solarverfolger |
| Präzision: | 0,15 Grad | Soem-Service: | Verfügbar |
| Hervorheben: | CER VE9 schloss Herumdrehenantrieb ein,Beiliegende Dichtung des Herumdrehenantriebs-IP66,Bewegungsherumdrehenantrieb der Dichtungs-IP66 |
||

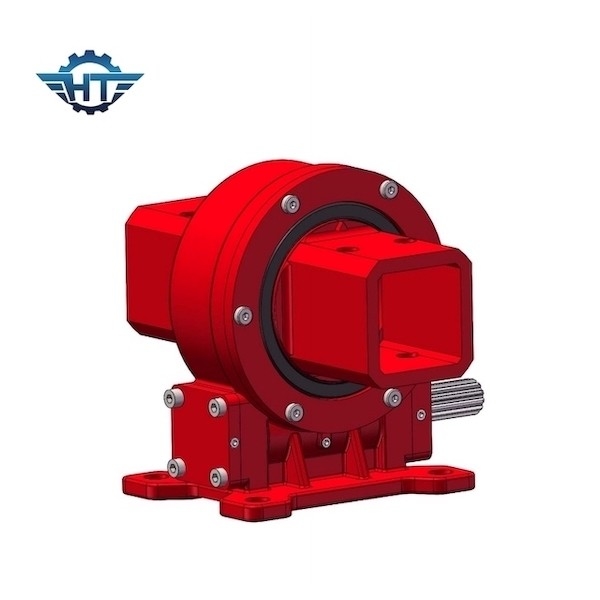

CER VE9 Vertikalen-herumdrehender Reduzierer, Dichtung IP66 für Dach-Spitze gekippte Solarverfolger
Vertikale Herumdrehenreduzierer-Beschreibung
Herumdrehenantriebe der hohen Präzision VE9 ermöglichen aktiven Systemen, die Sonne aufzuspüren, indem sie auf die Rotation der Erde im Verhältnis zu der Sonne justieren. Solaranwendungen umfassen photo-voltaische Verfolger (PV), Heliostats, Solarabflussrinnen, starkes photovoltaics (CPV) und Stirling-Motoren. Unsere Durchlauf-Antriebe können und in gekippten Winkeln horizontal, vertikal angebracht werden, also sind eine unbegrenzte Anzahl von Orientierungen möglich.
Herumdrehenantrieb haben viele Arten wie beiliegende Art, Offenstallhaltungsart, vertikale Art, Doppelachsenart, Art der hohen Präzision, basiert Schneckengetriebeart etc.-Herumdrehenantrieb auf dem Herumdrehenlager mit starkem Kippenmomentdrehmoment und statischer selbstsichernder Funktion. Viel ZahnKontaktfläche ist besonders für das Fahren der hohen Last bestimmt.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Anwendungen
Geneigtes einzelnes Achsentracking-system
Die geneigte einzelne Achse ist für die höheren als 30 Grad der Breite passend, und der Breitenwinkel wird durch den Neigungswinkel der drehenden Achse kompensiert. Dann Bahn die Höhe der Sonne in Richtung der Drehachse, damit eine bessere Zunahme der photo-voltaischen Stromerzeugung erzielen. Im Allgemeinen kann die Stromerzeugung um 25% bis 35% im Verhältnis zu der örtlich festgelegten Klammer erhöht werden.
