Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | SE21" |
|---|---|---|---|
| Gang-Verhältnis: | 125:1 | Nennleistungs-Drehmoment: | kNm 16 |
| Kippen des Drehmoments: | kNm 205 | Leistungsfähigkeit: | 40% |
| Farbe: | RAL 9006 | Dichtungsart: | NBR+PVC, FB-Art |
| Hervorheben: | NBR PVC-Dichtung schloss Herumdrehenantrieb ein,Herumdrehenantrieb für Solartracking-system 21 Zoll,Gangherumdrehenring der Spannerraupe 21 |
||

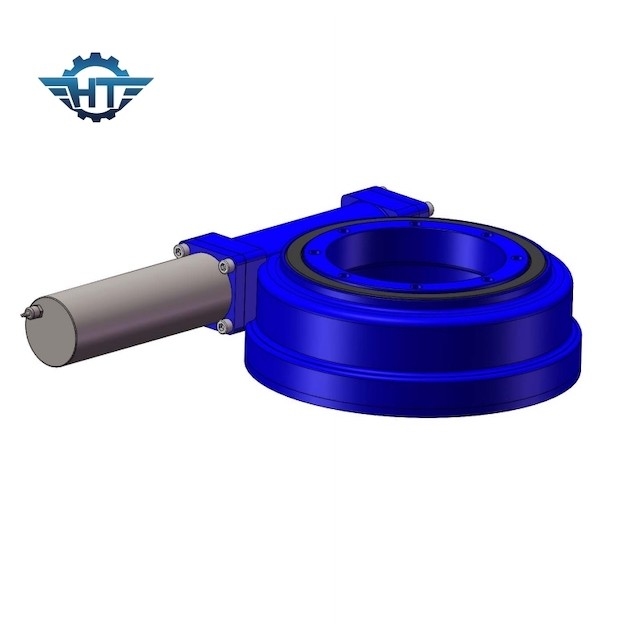

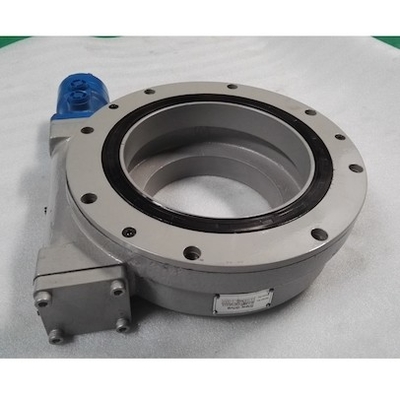

Beiliegender Wurm-Gang, der Ring Drive, 21 Zoll Bigh-Größen-für Automatisierungs-Robotik herumdreht
Beiliegender Wurm-Gang, der Ring Drive-Beschreibung herumdreht
Das beiliegende womr übersetzen Herumdrehenring-Antrieb kann ein großes Übersetzungsverhältnis erhalten, kompakter als geschwankter schiefer Gangmechanismus der Achse. Mit Zahnradeingriffzahnoberfläche mit zwei Rädern für Linie Kontakt, ist seine Tragfähigkeit viel höher als der geschwankte schiefe Gangmechanismus der Achse. Schneckengetriebe ist gleichwertig, sich zu winden Getriebe, ist es Zahnradeingriffgetriebe des Multizahnes, also ist das Getriebe glatt, lärmarm. Und es ist, wenn der Führerwinkel des Wurmes kleiner als der gleichwertige Reibungswinkel zwischen den Zahnradeingriffzähnen ist, der Mechanismus hat Eigenschaft von selbstsicherndem selbstsichernd; es kann die selbstsichernde Rückseite verwirklichen das heißt, nur der Wurm, um das Schneckenrad zu fahren. Mit dieser Eigenschaft kann der Wurmmechanismus, der in den Schwermaschinen benutzt wird, eine Sicherheitsschutzrolle spielen.
Technische Parameter SE21
Ursprungsort: Jiangsu, China (Festland)
Markenname: Hangtuo
Statische axiale Bewertung: 1600 KN
Statische Radialbewertung: 640 KN
Dynamische axiale Bewertung: 385 KN
Dynamische Radialbewertung: 335 KN
Bedingung: Neu
Abtriebsdrehmoment: kNm 16
Gang-Verhältnis: 125:1
Kippen des Momentdrehmoments: 205 KN.m
Haltemoment: 105 KN.m
Motor: 125CC, 160CC, Hydraulikmotor 200CC
Kundendienst erbracht: Ingenieure verfügbar Maschinerie übersee instandhalten
Se-Modell Performance Parameters
| Se-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (kN.m) |
Holding Drehmoment (kN.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit | Präzision (Grad) |
IP | Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |
Anwendungen
Hangtuo Herumdrehenantriebe und Herumdrehenlager/Ring können für Baugeräte benutzt werden und Automatisierungsrobotiksystem, wie LKW brachten Kräne, Offshore-carnes, Bagger an.
