Produktdetails:
|
| Typ: | Eingeschlossen | Anwendung: | Baumaschinen |
|---|---|---|---|
| Fahrer: | Hydraulikmotor | IP-Klasse: | IP-Qualität |
| Farbe: | Wie angefordert | Effizienz: | 40% |
| Modell: | VE9 | Verhältnis: | 61:1 |
| Hervorheben: | slewing drive for solar tracking system,solar tracker drive |
||

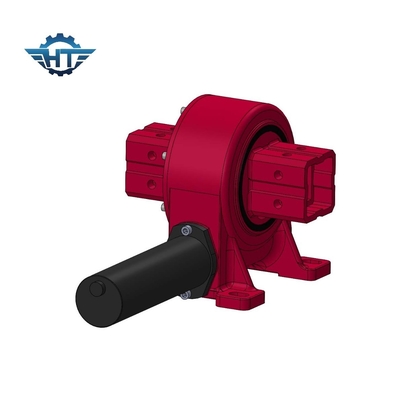

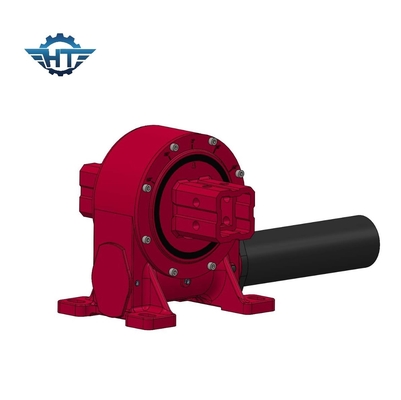

Vertikaler Wurm Getriebe Schleifantrieb mit Sanduhr Wurm für die Verknüpfung Ein-Achsen-Tracking-System
Beschreibung des Wurmgetriebes
Das vertikale Design ist der größte helle Punkt der Hangtuo Drehantriebe. Das vertikale Design wird hauptsächlich für Solar-Tracker-Systeme verwendet.Die spezielle Struktur vereinfacht die komplexe Struktur der Einsachsen-Solar-Tracking-System-Behälter, die Kosten für das gesamte System reduzieren, spielt die vertikale Konstruktion eine wettbewerbsfähigere Rolle auf dem Solartracker-Markt.
Technische Daten des Schwenkantriebs der VE-Serie
| Modell | Verhältnis | Nennleistung (Nm) | Neigungsdrehmoment (N.m) | Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. | Achsbelastung (kN) | Radialbelastung (kN) | Effizienz | Genauigkeit (°) | Selbstverriegelung | Gewicht (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Ja, das ist es. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Ja, das ist es. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Ja, das ist es. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Ja, das ist es. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Ja, das ist es. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Ja, das ist es. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Ja, das ist es. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Ja, das ist es. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Ja, das ist es. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Ja, das ist es. | 251 |
| Modell: | Verbrennungsmittel | Herkunftsort | Changzhou, China |
| Marke | HANGTUO | Typ | Verknüpft |
| Material | 42CrMo, 50Mn | Ausgangsdrehmoment | 7320 N.m |
| Neigungsmoment Drehmoment | 18300 N.m | Haltemoment | 51000 N.m |
| Statische Achsbewertung | 90 KN | Statische Radialbewertung | 160 KN |
| Dynamische Achsbewertung | 45 KN | Dynamische Radialbewertung | 80 KN |
| Getriebeverhältnis | 61:1 | Effizienz | 40% |
Anwendungen
Die häufigsten Anwendungen für die zweiachsigen Drehantriebe sind zweiachsige Solartracker wie Heliostate und konzentrierte Photovoltaik (CPV) sowie Satelliten- oder Radarschüsseln.Weitere Anwendungen sind Automobillifte, Roboterarmpositionierer und Bühnengeräte.
SDE-Spezifikationen für den Doppelachs-Positionierer
Eigenschaften
1Vertikal geschlossene Konstruktion mit Ein- oder Doppel-Ausgang.
2- Mit Sanduhr-Wurm-Zubehör, Multi-Zähne Kontakt, übertragen hohes Drehmoment, um größere Belastung zu widerstehen.
Anwendungen
Es gibt viele Anwendungen, in denen ein Drehantrieb verwendet werden kann, hauptsächlich, weil er für Anwendungen geeignet ist, bei denen eine Belastung zur Aufrechterhaltung der Leistung und des Drehmoments erforderlich ist.
Zu den typischen Anwendungen des Schwingantriebs gehören:
1- Ein Solar-Tracker.
2.Windkraftanlagen
3- Männerlift.
4.Hydraulische Maschinen
5- Telehandler
6- Der Bagger.
7- Heben Sie ihn.
8Krane
9Bohrgeräte
10Militärische Ausrüstung
