Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | VE7“ |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Nennleistung: | 1750Nm |
| Haltemoment: | 13200Nm | Kippmoment: | 7000Nm |
| Effizienz: | 40% | Standardfarbe: | RAL9006 |
| Hervorheben: | slew drive motor,worm gear slew drive |
||

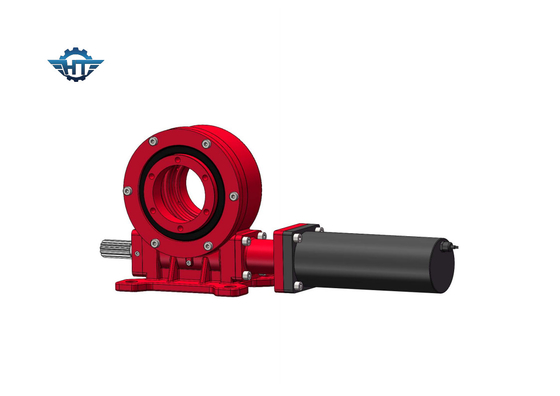

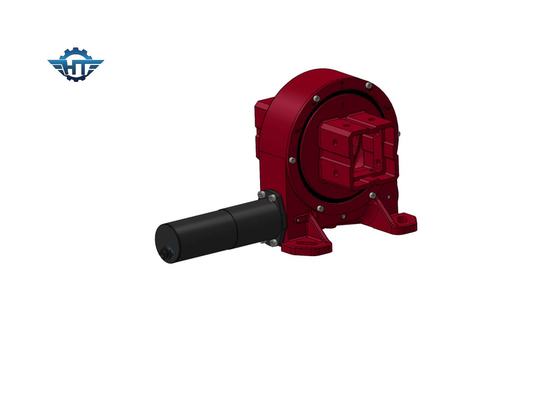

CE und ISO VE7 Schleifantrieb Getriebe, vertikale Umhüllung Wurmgetriebe Schleifantrieb für Tracker
Vertikaler Einsachsen-Wurmgetriebe-Schleifantrieb
Der Schwenkantrieb verfügt aufgrund des Wurmgetriebes mit Rückwärts-Selbstverriegelungseigenschaften über eine Rückwärts-Selbstverriegelungseigenschaft.Dieses Merkmal erhöht die Stabilität des Betriebs und den Sicherheitsfaktor des Hostes erheblichIm Vergleich zu den traditionellen Schwenkprodukten ist der Schwenkgetriebe leicht zu installieren, leicht zu warten und spart erheblichen Platz.
Technische Daten des VE-Schwenkantriebs
| Modell | Verhältnis | Nennleistung (Nm) | Neigungsdrehmoment (N.m) | Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. | Achsbelastung (kN) | Radialbelastung (kN) | Effizienz | Genauigkeit (°) | Selbstverriegelung | Gewicht (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Ja, das ist es. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Ja, das ist es. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Ja, das ist es. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Ja, das ist es. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Ja, das ist es. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Ja, das ist es. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Ja, das ist es. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Ja, das ist es. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Ja, das ist es. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Ja, das ist es. | 251 |
Vorteile
1. hohes Backholding-Drehmoment zur Verbesserung der Sicherheit des Solar-Trackingsystems
2. 360° Drehbereich
3- Der Wurm-Antrieb im Inneren.
4. Mehrzahnkontakt zur Sicherstellung einer hohen Belastung
5. Selbstverriegelungsfunktion
Personalisierte Dienstleistungen
1- Spezielles Design basierend auf verschiedenen Anwendungen und Projekten
2Es können verschiedene Arten von Motoren, wie beispielsweise Hydraulikmotoren, Schrittmotoren, Elektromotoren usw. angepaßt werden.
3. Verschiedene Farben sind auf Basis des RAL-Codes erhältlich; unsere Standardfarbe ist RAL 9006.
Glossar der wichtigsten Parameter
Neigungsmoment Drehmoment:Dieses Drehmoment ist die Schwerkraftlast multipliziert mit dem Abstand zwischen der Lastposition und dem Zentrum des Drehlagers.Der Drehantrieb wird umgekehrt..
Radiallast:Die Last ist vertikal zur Achse des Drehlagers
AchsbelastungDie Belastung parallel zur Achse des Drehlagers
Haltemoment:Es ist das umgekehrte Drehmoment.Wenn der Antrieb umgekehrt dreht und die Teile nicht beschädigt sind, nennt man das erreichte maximale Drehmoment Halte-Drehmoment, es wird auch als gebrochenes Drehmoment angesehen.
Selbstverriegelung:Erst bei Belastung kann der Drehantrieb nicht umkehren und wird somit selbstverschließend genannt.
