Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | SDE7" |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Nennleistungs-Drehmoment: | 2000 Nanometer |
| Haltemoment: | 13500Nm | Kippmoment: | 13200Nm |
| Leistungsfähigkeit: | 40% | Standardfarbe: | RAL9006 |
| Hervorheben: | slew drive motor,slewing ring gear |
||

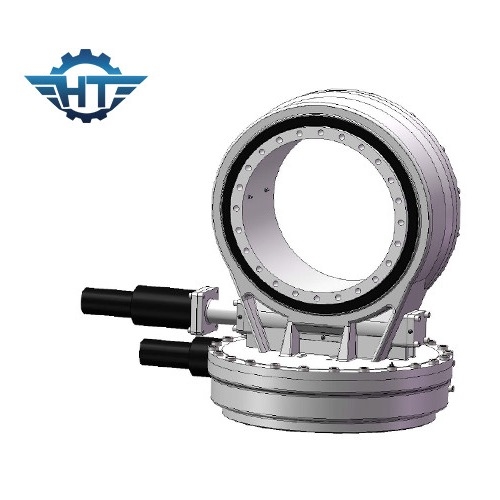

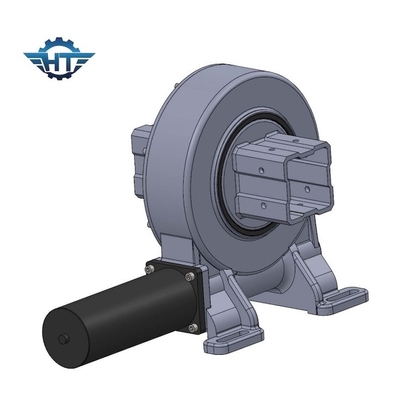

Multi-Zahn-Kontakt-Solardurchlauf-Antriebs-Getriebe für PV-Spurhaltungs-u. -präzisions-Ausrüstung
Solardurchlauf-Antriebs-Getriebe-Beschreibung
Unsere Produkte, die von 200mm bis 5000mm reichen, die hauptsächlich Tunnelbauausrüstungs-, -hafen- und -werftkräne, Baugeräte, mobile Kräne, Meerestechnology, Turmkrane, drehende machinsolar Energiepflanzen, Schiffsplattformkräne, Bahnkräne, Mannaufzüge, Windkraftanlagen und mehr beantragen. Unsere Fähigkeit, den tragenden Entwurf für Ihren spezifischen Bedarf zu optimieren ist unvergleichlich und wir tun unser Bestes, um Sie bereitzustellen.
Der Herumdrehenantrieb ist ein neuer Typ Herumdrehenprodukt, normalerweise genannt Herumdrehenring, der normalerweise aus Wurm, Herumdrehenring, Wohnung, Motor und anderen Komponenten verfasst wird. Da die Kernkomponenten Lager herumdrehen, können sie axialen Kräften, Radialkräften und Kippmomenten gleichzeitig widerstehen. Verglichen mit traditionellen Drehprodukten, hat der neue Dreh-Antrieb Eigenschaften der einfachen Installation, der einfachen Wartung und des höheren IP-Grades.
Eigenschaften
1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. Einschlagen des Schneckengetriebeinneres
3. Multi Zahnkontakt, zum der hohen Last sicherzustellen
4. Selbstsichernde Funktion
SDE-Modell-Herumdrehenantriebs-Leistungs-Parameter
|
Modell |
Verhältnis |
Nennleistungs-Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Haltemoment (N.m) |
Axiale Last (kN) |
Radiallast (kN) |
Leistungsfähigkeit |
Präzision (°) |
Selbstsichernd |
Gewicht (Kilogramm) |
|
3" |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
40% |
≤0.1 |
Ja |
25 |
|
5" |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Ja |
34 |
|
7" |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
40% |
≤0.1 |
Ja |
56 |
|
9" |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
40% |
≤0.1 |
Ja |
92 |
|
12" |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Ja |
160 |
|
14" |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Ja |
224 |
|
17" |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Ja |
320 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Ja |
492 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Ja |
705 |
Applicatons
Herumdrehenantrieb sind in PV-, CPV-, STP-Solartracking-systemen und in den Bauanwendungen einschließlich LKW-Kräne, manlifts, Drehscheiben, Hafenmaschinerie, modulare Fahrzeuge, kleine Windstromnetze und Verbindungen über Satellit weitverbreitet.
