Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | VE9 |
|---|---|---|---|
| GANG-VERHÄLTNIS: | 61:1 | Nennleistungs-Drehmoment: | 7320 Nanometer |
| Haltemoment: | 55000Nm | Kippen des Drehmoments: | 16300 Nanometer |
| Leistungsfähigkeit: | 40% | Anwendung: | PV-Tracking-System |
| Hervorheben: | hydraulic slew motor,slewing gear |
||

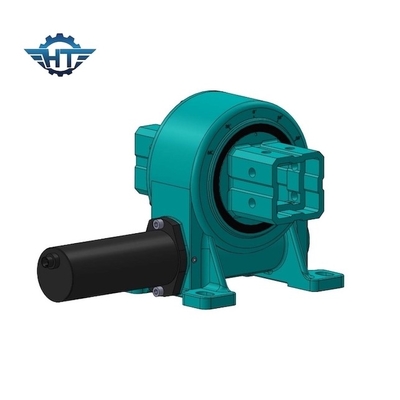

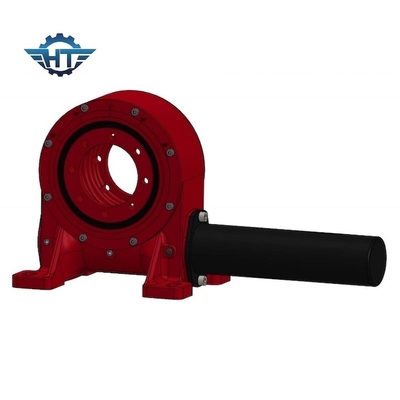

110mm Quadrat gab Solarantrieb des durchlauf-VE9, einfaches angebracht und Wartung für PV-Tracking-System aus
Quadrat gab Solarantriebs-Beschreibung des durchlauf-VE9 aus
Wurmgangherumdrehenantriebe sind die kosteneffektivsten und optimalsten Lösungen für einzelne Achse PV-Verfolger. Sie sind für Genauigkeit und Leistung während einer 30-jährigen Feldlebenszeit bestimmt, geprüft und garantiert.
Verglichen mit örtlich festgelegten PV-Verfolgern, die die höchsten Stände von Energie produzieren konnten, nur wenn die Sonne im optimalen Winkel zur Platte ist, konnten die PV-Verfolger direkt in Richtung zur Sonne von Sonnenaufgang zu Sonnenuntergang sein.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
Vorteile
1. Rotation ±60°, harter Stopp/harte Grenze innerhalb des Antriebs im Falle des Kontrolleausfalls der Software
2. Verbindung eines Antriebsmotors von der linken oder rechten Seite
3. Während der Installation ist es nicht notwendig, die übersetzende Freigabe zu justieren; dieses wird bereits vom Produzenten vor Fabrik eingestellt
4. Einfache Installation und niedrige Wartung
5. Rationale Raumnutzung
6. Der Gang ist selbstsichernd; deshalb ist eine Bremse nicht notwendig
7. Einfache und fließende Methode des Beginnens und des Stoppens
