Produktdetails:
|
| Modell: | Herumdrehender Reduzierer VE9 | Eigenschaft: | Rückselbstverschluß |
|---|---|---|---|
| Verhältnis: | 61:1 | Anwendung: | intelligentes Tracking-System |
| Fahrer Voltage: | 12V, 24V, 48V, 220V, 230V | IP-Klasse: | IP66 |
| Farbe: | wie verlangt | Effciency: | 40% |
| Hervorheben: | Einzelner vertikaler HerumdrehenAntriebsmotor,HerumdrehenAntriebsmotor 48V,Solarc$herumdrehenantrieb des verfolger-48V |
||
9 Zoll einzelne Vertial-Drehwerk-für Achsen-intelligentes Solartracking-system der Verknüpfungs-eine

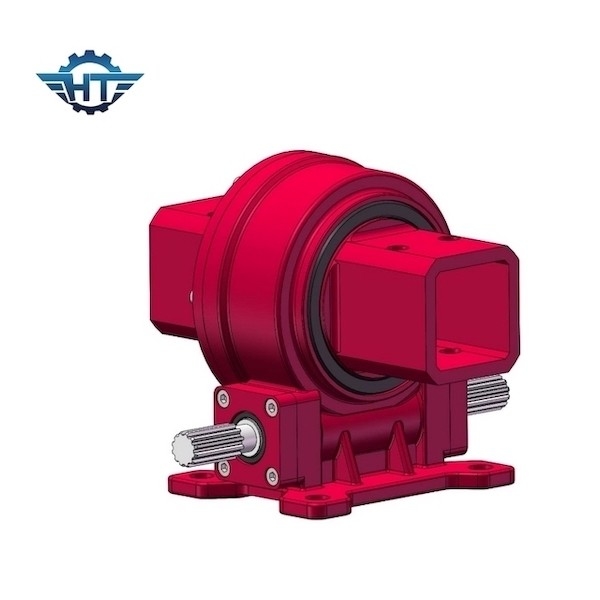

Vertikale Antriebs-Getriebe-Beschreibung des Durchlauf-VE9
Der Gangreduzierer benutzt alle Niveaus des Ganggetriebes, um den Zweck der Verlangsamung zu erzielen. Der Reduzierer wird aus Gangpaaren auf allen Niveaus verfasst. Zum Beispiel kann ein kleiner Gang benutzt werden, um einen großen Gang zu fahren, um einen bestimmten Zweck der Verlangsamung zu erzielen, und dann wird eine Mehrstufenstruktur benutzt. , kann die Geschwindigkeit groß verringert werden.
VE9, welches das vertikale Entwerfen der größte helle Fleck von Hangtuo Herumdrehenantrieben, das vertikale Entwerfen ist, wird hauptsächlich für das Solarverfolgersystem, die spezielle Struktur vereinfacht die komplexe Struktur der einzelnen Achsensolartracking-system-Klammer verwendet und verringert die Kosten des ganzen Systems, das vertikale Entwerfen, spielt eine wettbewerbsfähigere Rolle im Solarverfolgermarkt.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Anwendungen
Die allgemeinste Herumdrehenantriebsanwendung für die Doppel-achse herumdrehenden drivesare Doppel-achsensolarverfolger, wie Heliostats und starkes photovoltaics (CPV) und Satelliten- oder Radarteller. Andere Anwendungen umfassen Automobilaufzüge, Roboterarmstellwerke und Stadiumsausrüstung.
SDE-Doppel-Achsen-Stellwerk-Spezifikationen
