Produktdetails:
|
| Art: | Antrieb Herumdrehensve6 | Material: | Quart |
|---|---|---|---|
| Anwendung: | PV-Tracking-System | Garantie: | 10 Jahre |
| Farbe: | Kunde erfordert | Innerhalb der Grenze: | JA |
| Motor: | 24V | Eigenschaft: | 30-jähriges Feld-Leben |
| Hervorheben: | 24V Motor Slewdrive,Solar Energy Slewdrive,Satellite Slewdrive |
||

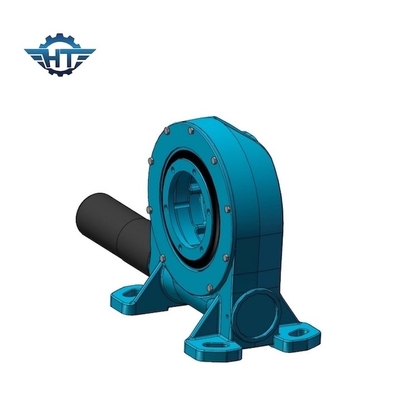

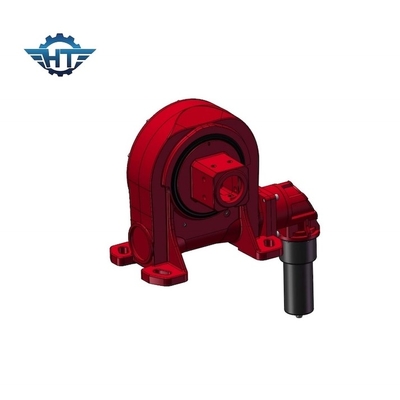

Herumdrehenantrieb des Vierkantrohr-VE6 mit 24V Motor Slewdrive für PV-Tracking-System
Vierkantrohr-Herumdrehenantriebs-Beschreibung
Ein vertikaler Selbst, der den Wurmgangherumdrehenantrieb, allgemein verwiesen als Schneckengetriebe zuschließt oder Lager herumdreht, ist ein komplettes, bereit, System zu installieren, das aus Gang oder Herumdrehenringlager, Wurm, Basis und vollständig beiliegende Wohnung besteht. Es kann mit den hydraulischen oder Elektromotoren, den planetarischen Getrieben, Wechselstrommotoren, Schrittmotoren etc. besonders angefertigt werden.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Eigenschaften
1. Grad der Rotation ±60
2. Verbindung eines Antriebsmotors von der linken oder rechten Seite
3. Während der Installation ist es nicht notwendig, die übersetzende Freigabe zu justieren; dieses wird bereits vom Produzenten vor Fabrik eingestellt
4. Fett war vor Fabrik gefüllt worden
5. Einfache Installation und niedrige Wartung
6. Rationale Raumnutzung
7. Der Gang ist selbstsichernd; deshalb ist eine Bremse nicht notwendig
8. Einfache und fließende Methode des Beginnens und des Stoppens
9. Hohes Kippendrehmoment, passend für horizontale Installation
