Produktdetails:
|
| Modell: | SDE12 | Gang-Verhältnis: | 78:1 |
|---|---|---|---|
| Farbe: | Besonders angefertigt | Anwendung: | PV-Tracking-System |
| Herkunftsort: | Changzhou, China | Garantie-Zeitraum: | 5 Jahre |
| Zertifikate: | ISO9001, CER | Wartung: | Frei |
| Hervorheben: | CER-Durchlauf-Antriebsgetriebe,Antriebs-Getriebe des Durchlauf-IP66,Beiliegender Unterkunftc$herumdrehenring-Antrieb |
||

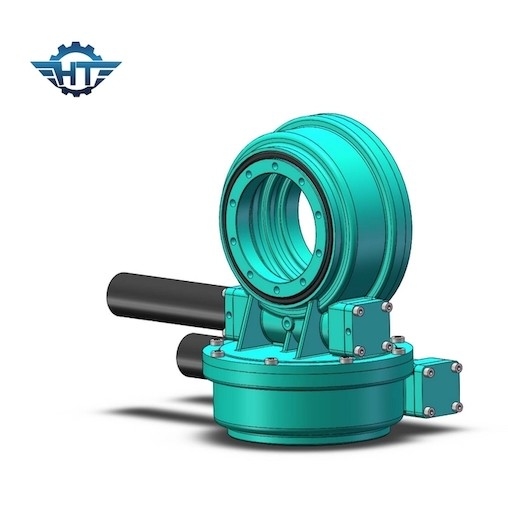

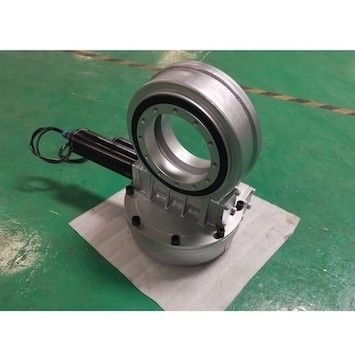

CER qualifizierte Solardurchlauf-Antriebs-Getriebe des verfolger-IP66 für PV-Tracking-System
Tötete Antriebs-Getriebe-Beschreibung
Eingeschlossen, Herumdrehenantrieb unterbringend, treffen Sie hauptsächlich auf die verhältnismäßig hohe Zustand für hohe Anforderung für staubgeschützte, wasserdichte und rostfeste Gelegenheit zu. Presions-Grad IP66.
Markenname: Hangtuo
Vorbildliches Number: SDE12A-78MHD-24RC-REV.A
Material: 42CrMo, QUART
Zertifikat: CER, ISO9001
Garantie: 5 Jahre
Arbeitszyklus: 30 Jahre
Verpackung: Sperrholzpaket
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Q&A
Wie man einen passenden Durchlauf-Antrieb wählt
Es gibt viele Arten Durchlauf-Antriebe, die vorgewählt werden können, die folgenden Faktoren berücksichtigend.
1. Tragfähigkeit, Richtung und Leistung: Herumdrehenantrieb ist für niedrige Geschwindigkeit und Lichtlast passend
2. Geschwindigkeit gewährt: Für verschiedene Fahrerarten von Durchlauf-Antrieben im allgemeinen sind Lager mit kleiner Reibung und niedrige Heizleistung für hohe Geschwindigkeiten passend. Der Entwurf sollte Drehwälzlager anstreben, unter Bedingungen unterhalb ihrer entscheidenden Drehzahl zu arbeiten.
3. Starrheit: Wenn die Lager des Durchlauffahrwerks die Last tragen, produzieren der Laufring und der Kontaktort des rollenden Körpers elastische Deformation, ist die Deformationsmenge zur Last proportional, und sein Verhältnis bestimmt die tragende Starrheitsgröße. Die Starrheit des Lagers kann durch das vor-Festziehen des Lagers im Allgemeinen verbessert werden. Darüber hinaus im Lagergestellentwurf, kann die Berücksichtigung der Kombination und der Anordnung für Lager die Lagergestellsteifheit auch verbessern.
4. abstimmender Leistungs- und Installationsfehler: Nachdem das Lager in die Arbeitsstellung geladen ist, werden schlechte Installation und die Positionierung durch Herstellungsfehler verursacht. Diesmal wegen des Wellenfischens und die thermische Expansion und andere Gründe, der tragende Bär zu viel Last, frühen Schaden verursachend. Lager des automatischen Zentrierens können die Defekte überwinden, die durch Installationsfehler auf ihren Selbst verursacht werden und sind deshalb für solchen Gebrauch passend.
5. Durchlauf-Antriebsinstallation und -zerlegung: Kegelrollenlager, Rollenlager und Kegelrollenlager, etc., gehören dem inneren und Außenring kann getrennt werden, die Arten (das heißt, so genannte getrennte Lager) tragend, einfach zu installieren und auseinanderzubauen.
