Produktdetails:
|
| Modell: | VE7 | Gang-Verhältnis: | 57:1 |
|---|---|---|---|
| Anwendung: | Starke Kraftwerke | Herkunftsort: | Changzhou, China |
| Fahrer: | 12/24 VDC Planetengetriebemotor | Zertifikat: | ISO9001, CER |
| Installation: | Vertikale | Wartung: | frei |
| Farbe: | Wie verlangt | Rückprall: | weniger als 0,1 Grad |
| Hervorheben: | worm drive gearbox,worm gear motor |
||

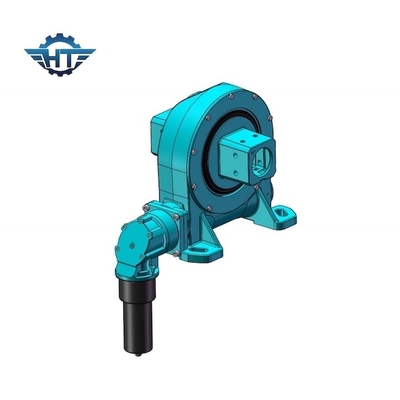

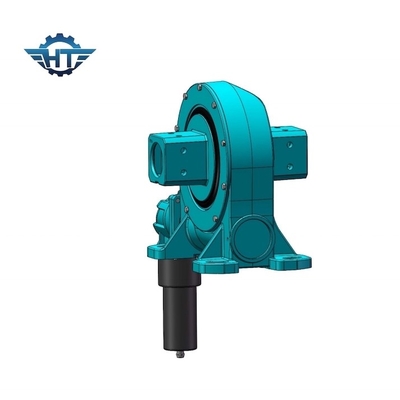

Eine 7 Zoll-tötete vertikaler einzelner Achsen-Wurm-Gang Antrieb für PV-Stationen und starke Kraftwerke
Einzelne Achsen-Wurm-Gang-Beschreibung
Funktion
Herumdrehenantriebe arbeiten mit Standardwurmtechnologie, in der der Wurm auf der horizontalen Welle als der Fahrer für den Gang im allgemeinen die Welle angetrieben durch elektrischen Gangmotor auftritt.
Gangverhältnis
Die Rotation des horizontalen Wurmes dreht einen Gang über ein Achsensenkrechtes zur Schraubenachse. Diese Kombination verringert die Geschwindigkeit des gefahrenen Mitgliedes und multipliziert auch sein Drehmoment; sie als die Drehzahlabfälle proportional erhöhen. Das Geschwindigkeitsverhältnis von Wellen hängt nach der Beziehung der Anzahl von Faden vom Wurm zur Anzahl von Zähnen im Schneckenrad oder im Gang ab.
Sanduhrwurm
Unsere Herumdrehenantriebe setzen Sanduhrwurmtechnologie ein, in der der Wurm geformt wird, um sich mehr Zähne im Gang zu engagieren. Ergebnisse dieses erhöhte Zahneingriffs in der größeren Stärke, in der Leistungsfähigkeit und in der Haltbarkeit.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Parameter
| Modell: | VE7 | Ursprungsort | Changzhou, China |
| Marke | HANGTUO | Art | Eingeschlossen |
| Material | 42CrMo, 50Mn | Abtriebsdrehmoment | 1750 N.m |
| Kippen des Moment-Drehmoments | 5 K N.m | Haltemoment | 9,2 K N.m |
| Statische axiale Bewertung | 34 KN | Statische Radialbewertung | 58 KN |
| Dynamische axiale Bewertung | 17 KN | Dynamische Radialbewertung | 38 KN |
| Gang-Verhältnis | 57:1 | Leistungsfähigkeit | 40% |
Anwendungen
Solarverfolger, Windkraftanlagen, Satelliten- und Radarteller, LKW-Kräne, Mannaufzüge, Gebrauchsausrüstung, hydraulische Ausrüstungszubehöre, Ölwerkzeugausrüstung, Reifenlenker, Gräber s und Automobilaufzüge.
