Produktdetails:
|
| Modell: | VE9 | Haltemoment: | kNm 80 |
|---|---|---|---|
| Kippen des Drehmoments: | 68000 Nanometer | Abtriebsdrehmoment: | kNm 16 |
| Axiale Last: | kN 60 | Radikale Last: | kN 130 |
| Zertifikate: | ISO9001, CER | Selbst-Verschluss: | Ja |
| Hervorheben: | 9 Zoll Antriebs-Getriebe herumdrehend,Schneckengetriebedurchlauf-Antriebsgetriebe,Hydraulikmotordurchlauf-Antriebsgetriebe |
||

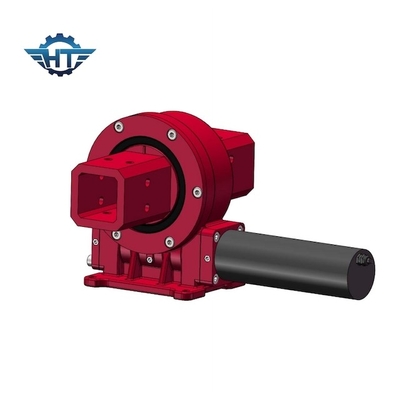

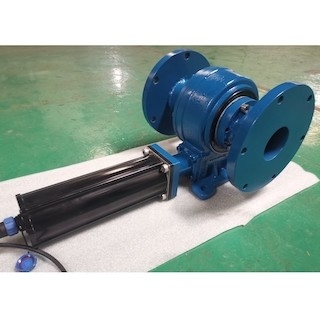

9 Zoll Antriebs-Getriebe, elektrischen Motor herumdrehend für Sonnenkollektor Sun-Tracking-Systeme
Herumdrehenantriebs-Getriebe-Beschreibung
Se: bedeutet horizontales (Gleitlagerstruktur), SDE: bedeutet vertikales und horizontales (Gleitlagerstruktur), VE: bedeutet vertikales (Gleitlagerstruktur), Z vor S bedeutet nullfreigabe;
3~25: Stellt die Spezifikationen von 3 Zoll bis 25 Zoll dar;
: Zeigt den Code des herkömmlichen Gerätes an. Wenn der Gerätentwurf große Veränderungen hat, kann der Code B, C… verwendet werden;
61: Stellt das Reduzierungsverhältnis des Herumdrehengerätes dar (Zahl von Zähnen). ;
M: zeigt an, dass das Herumdrehenlager metrische Gewindebohrungen annimmt; ohne m-Durchschnitte, dass das Herumdrehenlager Zollgewindebohrungen annimmt;
Ha: zeigt an, dass der Herumdrehenring. gelöscht wird; HC: zeigt an, dass der Herumdrehenring nicht. gelöscht wird; HD: zeigt an, dass der Herumdrehenring. gelöscht wird;
Hauptquartier: zeigt die QPQ-Behandlung des Außenrings des Herumdrehenringes an. HN: zeigt die Nitrierungsbehandlung des Außenrings des Herumdrehenringes. an;
B: zeigt an, dass das Wurminputende ein Keil 6B ist (12M zeigt an, dass das Wurminputende ein Loch Φ12. ist; 25M zeigt an, dass das Wurminputende ein Loch Φ25 ist;
160 Durchschnitte, dass ein Hydraulikmotor 160CC am Wurminputende installiert ist. 24 Durchschnitte, dass ein Getriebemotor 24V am Wurminputende installiert ist; …);
R: Durchschnitte berichtigen Installation.; L: Durchschnitte verließen Installation.;
C: bedeutet die Blindkappe; : bedeutet, dass die Richtung des Hydraulikmotorölhafens nach außen gegenüberstellt (ich: bedeutet, dass die Richtung des Hydraulikmotorölhafens einwärts gegenüberstellt;); E: Durchschnitte mit einem Kodierer;
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja |
251 Kilogramm |
Anwendungen
Es gibt viele Anwendungen, in denen ein Dreh-Antrieb benutzt werden kann, hauptsächlich, weil er für Anwendungen gut angepasst ist, die Last erfordern, Energie und Rotationsdrehmoment beizubehalten.
Typische Schwingen-Antriebsanwendungen umfassen, aber sind nicht auf begrenzt: Solarverfolger, Windkraftanlage, der Aufzug der Männer, hydraulische Maschinerie, telehandler, Bagger, Aufzug, Kräne, Bohrungsausrüstung, militärische Ausrüstung.
