Produktdetails:
|
Reduzierer und Motor: | VE5, 24VDC | Material: | haltbar |
---|---|---|---|
Anwendung: | solare Nachführsysteme | Garantie: | 5~10 Jahre |
Farbe: | wie erforderlich | Größe: | Von 3 bis 25 Zoll |
Modul: | Schneckenradmodul | Eigenschaft: | IP66, lange Lebensdauer |
Hervorheben: | Das vertikale Herumdrehen fahren kleinen Rückprall,25 Zoll vertikale Durchlauf-Antriebs-,Wurm-Gang-Modul-Herumdrehenantrieb |

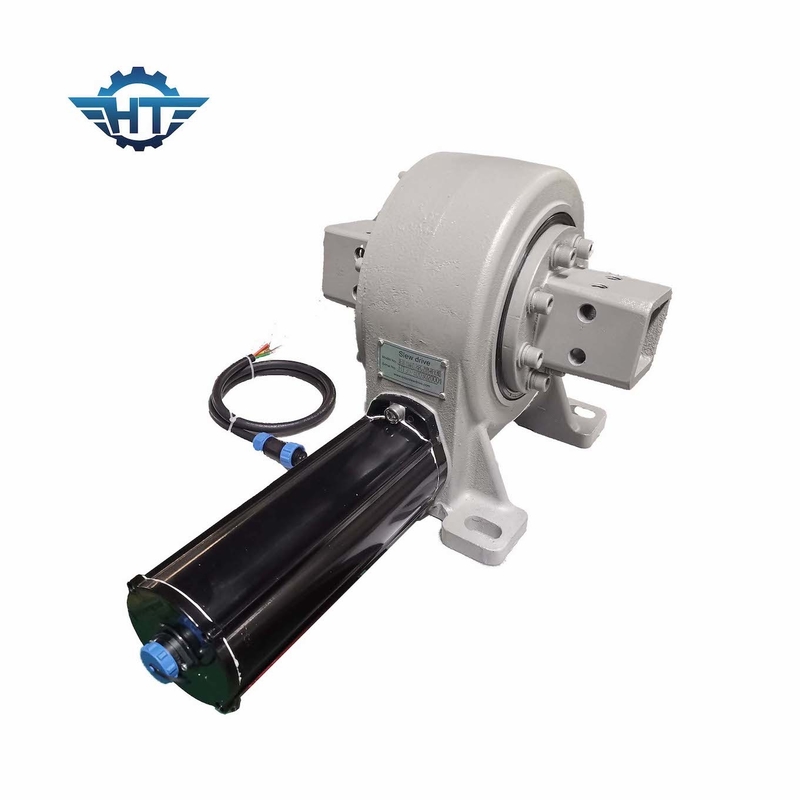

Vertikale einzelne Achse tötete Antrieb mit für kleiner Rückprall-Solartracking-systemen
Vertikale einzelne Achsen-Durchlauf-Antriebs-Beschreibung
Wegen des Gebrauches von Herumdrehen des Lagers und der ringförmigen Wurmstruktur, kann das Solar, Dreh-Antriebsgerät aufspürend, Multizahnkontakt erzielen, hat die Eigenschaften des großen Getriebedrehmoments und der stabilen Operation; es kann großen Radial- und axialen Lasten und dem starken Umwerfen widerstehen. Drehen Sie (Antiwindwiderstand) ist weitverbreitet in den photo-voltaischen Stromerzeugungssolartracking-systemen und in anderen neuen Energiewirtschaften durch die inländischen und Auslandskunden. Die Produkte haben z.Z. 9 Modelle, die von 3 Zoll im Durchmesser bis zu 25 Zoll im Durchmesser und in mehr als 60 Vielzahl reichen, die den Bedarf von verschiedenen Formen des photo-voltaischen, photoelektrischen, photothermal Üblichen und der Präzisionsspurhaltung erfüllen kann.
VE-Modell Performance Parameters
VE-Modell Performance Parameters | ||||||||||||
Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Anwendungen
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 für flache einzelne Achsenverknüpfung. Diese Art des Systems ist für Breiten unterhalb 30 Grad und Bodensteigungen weniger als 12 Grad passend.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, Antrieb Herumdrehens SE21 für schiefe einzelne Achsenverknüpfung. Diese Art von ihr ist für die Systeme passend, die für hohe Breiten mittlere sind, der Boden muss ungefähr flach sein.
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, Antriebe Herumdrehens VE9 für schiefe Einzelachseneinheit. Diese Art des Systems ist für Medium für hohe Breiten passend.
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, Antrieb Herumdrehens SDE21 für Doppelsolartracking-system. Diese Art von Systemen sind für alle Art Landform passend.
