Produktdetails:
|
| Art: | Schnecken- und Stirnrad-Schwenkantrieb | Material: | 42CRMN oder 50Mn |
|---|---|---|---|
| Anwendung: | Sonnenkollektor-Tracking-System | Garantie: | 5~10 Jahre |
| Farbe: | wie erforderlich | Größe: | 3 ~ 25 Zoll |
| Motor: | 24 VDC/12 VDC/48 VDC/220 VAC | Eigenschaft: | Langes Leben |
| Hervorheben: | Vertikaler Herumdrehenantrieb mit Reduzierer-Motor,Vertikaler Solarantrieb herumdrehens24vdc,Sun-Verfolger-vertikaler Herumdrehenantrieb |
||

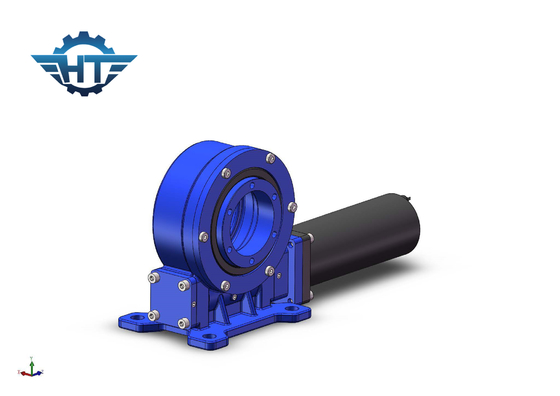

Antrieb Herumdrehensve9 mit Reduzierer-Motor für Sun-Verfolger-Solartracking-systeme
Wurm-und Gang-Durchlauf-Antriebs-Beschreibung
VE-Reihenherumdrehenantrieb mit Planetengetriebekastenanwendungen hauptsächlich für Solartracking-system einschließlich einzelnes Sonnentracking-system, Doppelachsensonnentracking-system, industrielle Anwendungen wie Handkurbelkran, slewingdeck Kran, Kranhandkurbelentwurf, Baggerschwingen-Antrieb.
Unser einzigartiges Planetengetriebeuntersetzungsgetriebeherumdrehenantriebsfunktionsprinzip macht sich für Solarverfolgerbären eine große Radiallast wegen der anteiligen Verteilung des Drehmoments. Was mehr ist, hat unsere Herumdrehenantriebe Hydraulikmotorkonfigurationen. Wir haben alle unterschiedliche Nachfrage des Reihendurchlaufgetriebegrößentreffen-Kunden.
Eigenschaften
1. Drehen Sie ±60°, Innere des harten Stopps, um Systemsicherheit sicherzustellen
2. Schließen Sie einen Antriebsmotor von der linken oder rechten Seite an
3. Die Freigabe wird bereits vom Produzenten vor Fabrik, kein Bedarf, wann Installation zu justieren eingestellt
4. Fett war vor Fabrik gefüllt worden
4. Einfache Installation und niedrige Wartung
5. Kompaktbauweise und Raumersparnis
6. Der Gang ist, kein Bedarf der Bremse selbstsichernd
7. Einfache und fließende Methode des Beginnens und des Stoppens
8. Hohes Kippendrehmoment, passend für horizontale Installation
Vertikale Reihen-Herumdrehenantriebs-Leistungs-Parameter
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Anwendungen
Herumdrehenantriebe werden alle auf der ganzen Welt benutzt. Die Verwendungsgebiete umfassen das folgende:
Steuerungsgetriebe in reisenden Gängen des Kranes und Hochleistungstransporter, in den Aufzugplattformen, in den Greifern, in den Zangen und in anderen Drehgeräten im Baumaschinensektor.
Solartracking-systeme
Windenergie
Teller
Satellitenantenne etc.
