Produktdetails:
|
| Art: | VE Schwenkantrieb | Material: | 42CrMo oder 50Mn |
|---|---|---|---|
| Garantie: | 5~10 Jahre | Größe: | 3 Zoll bis 25 Zoll |
| Art des Zahns: | Spiralzahn | Motor: | AC oder DC oder Hydraulisch |
| Farbe: | Kunde erfordert | Anwendung: | konzentriertes Solarstromsystem |
| Hervorheben: | solar tracker drive,slewing drive for solar tracking system |
||

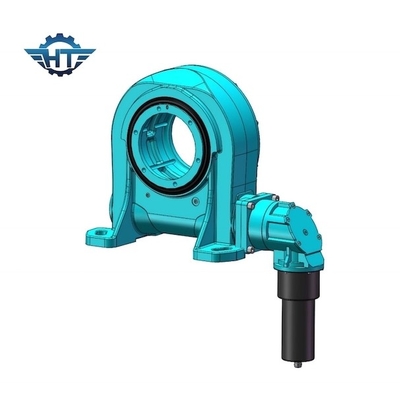

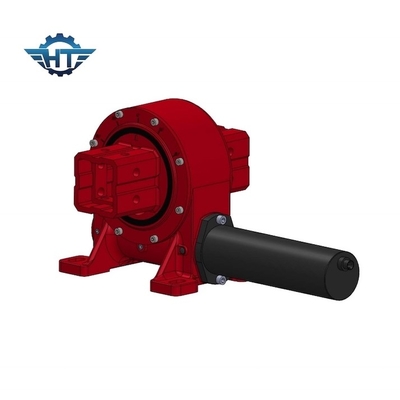

Hochleistungswurm-Getriebe IP66 schloss nullrückprall-Durchlauf-Antrieb für starkes Solarenergie-System ein
Wurm-Getriebe-Beschreibung
Durchlauf-Antriebe sind eine einteilige Einheit, die vom Durchlaufring, Gang, Wohnung enthalten wird, und der Motor (elektrisch oder hydraulisch) und er sind für axiales, Radial- und Momentladen bestimmt. Wir entwickelten hohen Rückprallwurmgangdurchlauf fahren besonders für Anwendungen, in denen hohe Genauigkeit erforderlich ist.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Eigenschaften
1. Hangtuo-Durchlauf Antriebe werden mit Wurmtechnologie des Stundenglases (das einschlagende Doppelte) für die erhöhte Lastsbehandlung, -leistungsfähigkeit und -genauigkeit angetrieben.
2. Stellen Sie eine große Vielfalt von Antriebsarten, von vorbildlichen Größen, von Leistungsbereichen, von versiegelnden Wahlen und von Montageeigenschaften her.
3. Vorbildliche Standardgrößen von 75mm bis 800mm im Durchmesser.
4. Rückprall, fast nullrückprall
5. Selbstsichernd
Mehrfache Wahlen
1. Getriebeuebersetzungs31:1 zum 150:1
2. Horizontal, vertikal oder Kombination der mehrfachen Achsenmontage
3. Einzelner Wurm oder doppelter Wurm
4. Elektrische oder Hydraulikmotorwahl
5. Wohnung: Offen oder geschlossen
6. Kundengebundene Inputkonfigurationen
7. Fertigt pro Anwendungsanforderungen kundenspezifisch an
