Produktdetails:
|
| Art: | VE Schwenkantrieb | Material: | 42CrMo oder 50Mn |
|---|---|---|---|
| Garantie: | 5~10 Jahre | Größe: | 3 Zoll bis 25 Zoll |
| Art des Zahns: | Spiralzahn | Motor: | AC oder DC oder Hydraulisch |
| Farbe: | Kunde erfordert | Anwendung: | Solarverfolger |
| Hervorheben: | solar slew drive,slewing drive for solar tracking system |
||

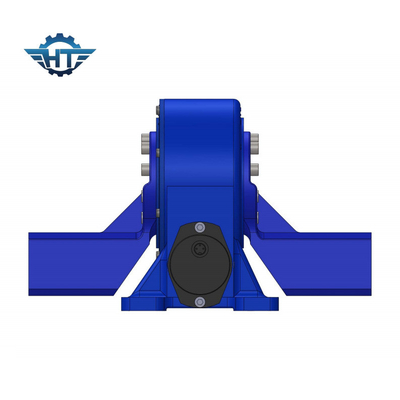

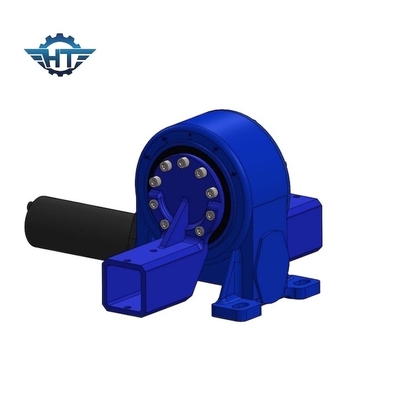

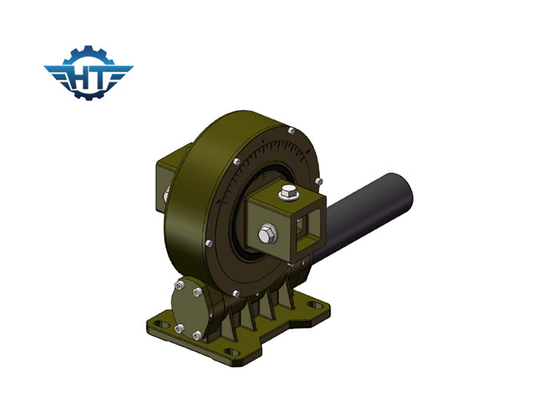

Vertikaler Gang-kleiner Durchlauf-Antrieb des Wurm-VE9 mit Motor des Gang-12VDC und beiliegender Wohnung
Wurm-Gang-kleine Durchlauf-Antriebs-Beschreibung
Tötete Antrieb ist ein Vollzyklusdrehgeschwindigkeitsreduzierungs-Antriebsmechnismus mit integrierter Getriebeenergiequelle. Sie wird als Antriebsnachfolger und Mechanismuszubehör verwendet.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Vorteile
1. Modularität
Wegen des hohen Maßes von Integration des Dreh-Antriebs, muss der Benutzer jedes Stück der Komponenten nicht kaufen und verarbeiten, die das drehende Gerät bilden, und verringert bis zu einem gewissen Grad den Vorbereitungsprozeß zu Beginn der Produktproduktion, dadurch erheblich er verbessert er die Arbeitsproduktivität.
2. Sicherheit
Schneckengetriebe mit selbstsichernden Rückeigenschaften, kann erzielen, selbstsicherndes aufzuheben, das durch den Wurm nur gefahren werden kann, und kann nicht durch den Wurmgang angetrieben. Diese Eigenschaft erlaubt den Dreh-Antrieb kann, beim Anheben, Luftarbeit und andere Ausrüstung, beim Verbessern der Wirt des wissenschaftlichen und technologischen Inhalts weitverbreitet sein, aber die Stabilität des funktionierenden und funktionierenden Sicherheitsfaktors des Wirtes auch groß erhöhen. Tötete Antrieb mit den traditionellen Drehprodukten, verglichen mit der Installation ist einfach, einfach instandzuhalten sparen in größerem Maße Raum für Installation.
3. Vereinfachen Sie den Wirtsentwurf
Verglichen mit dem traditionellen Gang-Antrieb, kann das Schneckengetriebe verhältnismäßig großes Reduzierungsverhältnis sein in einigen Fällen der Wirt kann die Reduziererteile speichern, damit Beschaffungskosten für Kunden zu verringern, aber auch groß die Wirtsdurchfallquote verringert.
Anwendungen
Unsere Produkte schließen Herumdrehenantriebe und in Verbindung stehende Komponenten ein, die hauptsächlich in den Solartracking-systemen der einzelnen oder Doppelachse, in den Baumaschinen, in der Hafenmaschinerie, in den modularen Fahrzeugen und in den kleinen Windstromnetzen angewendet werden.
Herumdrehenantriebe/-reduzierer werden vom Kunden vom Haus und an Bord für thermische SolarTracking-Systeme PV/CPV/CSP wegen der Kombination des Herumdrehenringes mit der Sanduhrwurmwelle gewählt, die mehr Zahnkontakt, erhöhtes Antriebsdrehmoment und glattere Rotation liefert. Es gibt die verschiedenen Größen, die von 3 Zoll für 25 Zoll mit mehr als 60 Modellen verfügbar sind, zum von regelmäßigen und genauen Spurhaltungsbedingungen in PV, in CPV, in CSP und in thermischer Solarenergie zu erfüllen Felder aufspürend.
