Produktdetails:
|
| Material: | Quart | Eigenschaft: | vertikales kleines |
|---|---|---|---|
| GANG-VERHÄLTNIS: | 31:1 | Leistungsfähigkeit: | 40% |
| Farbe: | RAL 9006 | Anwendung: | Sun-Tracking-Systeme |
| Herkunftsort: | Changzhou, China | Fahrer: | Motor 24VDC |
| Hervorheben: | solar slew drive,slewing drive for solar tracking system |
||

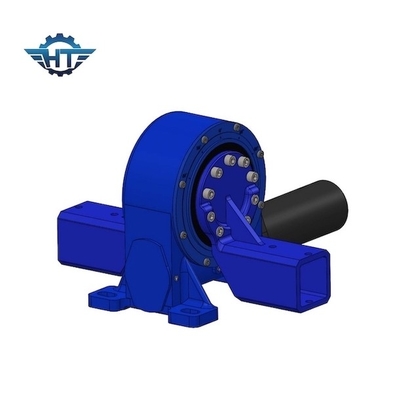

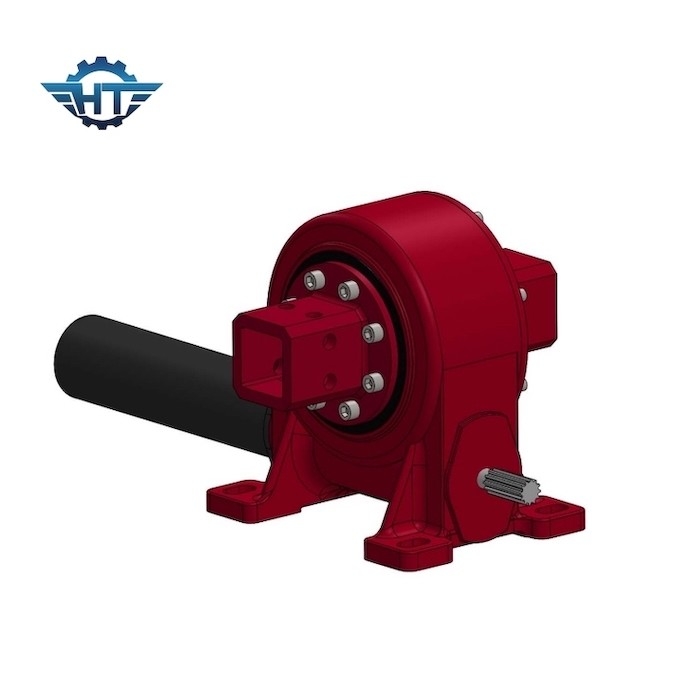

Einzelne Achsen-kleiner Rückprall-Drehwerk-Antriebs-Reduzierer für Sun-Tracking-Systeme
Kleine Rückprall-Drehwerk-Beschreibung
Der Herumdrehenantrieb ist ein neuer Typ Herumdrehenprodukt, normalerweise genannt Herumdrehenring, der normalerweise aus Wurm, Herumdrehenring, Wohnung, Motor und anderen Komponenten verfasst wird. Da die Kernkomponenten Lager herumdrehen, können sie axialen Kräften, Radialkräften und Kippmomenten gleichzeitig widerstehen. Verglichen mit traditionellen Drehprodukten, kennzeichnet der neue Herumdrehenantrieb einfache Installation, einfache Wartung und einen größeren Grad an Installationsraum.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Anwendungen
Das vertikale kleine Drehwerk kann in den Solartracking-systemen der einzelnen Achse angewendet werden.
