Produktdetails:
|
| Art: | Antrieb Herumdrehensve5 | Material: | 42CRMN oder 50Mn |
|---|---|---|---|
| Anwendung: | Starke Solarverfolger | Garantie: | 10 Jahre |
| Farbe: | Kunde erfordert | Größe: | 3 Zoll - 25 Zoll |
| Motor: | 24VDC | Eigenschaft: | Langes Leben |
| Hervorheben: | solar slew drive,slewing drive for solar tracking system |
||

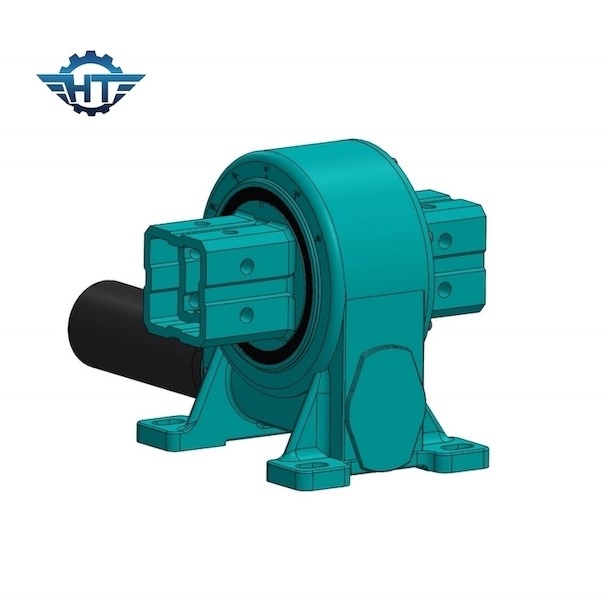

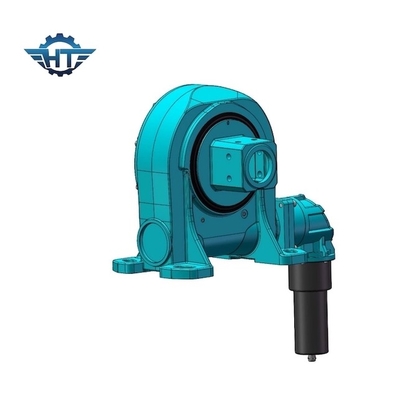

Einzelner Achsen-Solarverfolger-kleiner Durchlauf-Antrieb für starke Solarverfolger
Kleine Durchlauf-Antriebs-Beschreibung
Ein Durchlauf-Antrieb, allgemein verwiesen als Schneckengetriebe oder Herumdrehenlager, ist ein komplettes, bereit, System zu installieren, das aus Gang oder Herumdrehenringlager, Wurm, Basis und vollständig beiliegende Wohnung besteht. Er kann mit den hydraulischen oder Elektromotoren, planetarische Getriebe besonders angefertigt werden.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Eigenschaften
1. Drehen Sie sich von 0~180°
2. Schließen Sie einen Antriebsmotor auf der linken oder rechten Seite an
3. war Fett vor Fabrik gefüllt worden
4. Einfache Installation
5. Rationale Raumnutzung
6. Der Gang ist selbstsichernd; deshalb ist eine Bremse nicht notwendig
7. Einfache und fließende Methode des Beginnens und des Stoppens
8. Hohes backholding Drehmoment, passend für vertikale Installation
9. Niedrige Wartung
Anwendungen
Die photo-voltaische Kraftwerkspurhaltung umfasst flache Einzelachsenverknüpfung, schiefe Einzelachsenverknüpfung, schiefe Einzelachse und Zweiachsentracking-system.
1. Flache einzelne Achsenverknüpfung
Passend für Breiten unterhalb 30 Grad und Bodensteigungen weniger als 12 Grad.
2. Schiefe einzelne Achsenverknüpfung
Passend für Medium für hohe Breiten, muss der Boden ungefähr flach sein.
3. Schiefe Einzelachseneinheit
Passend für Medium für hohe Breiten.
4. Doppelachse
Passend für irgendwelche Breiten.
