Produktdetails:
|
| Struktur: | Wurm und Wormwheel | Material: | 42CrMo, QUART |
|---|---|---|---|
| Garantie: | 5 Jahre | Anwendung: | Parabolisches Solarenergie-System |
| Schutzmarke: | Besonders angefertigt | Farbe: | Besonders angefertigt |
| Motorspannung: | DC 24V | Beispielzeit: | 3~15 Tage |
| Hervorheben: | Kleiner Wurm-Doppelachsen-Durchlauf-Antrieb,CSP-Heliostat-Doppelachsen-Durchlauf-Antrieb,Kleiner Durchlauf-Antrieb CSP-Heliostat |
||

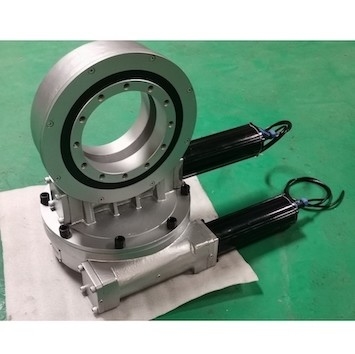

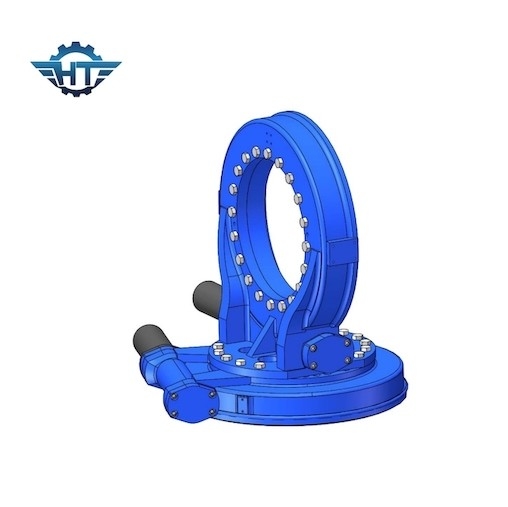

Kleiner Wurm-Gang, der Heliostat Ring Drive Fors CSP und Parabolisches Solarenergie-System herumdreht
Beschreibung Herumdrehensring drive
Unser SDE-Reihenherumdrehenantrieb, der hauptsächlich für PV, STP, CSP-Solartracking-systeme, dieses Modell benutzt wird, ist Doppelachse für die horizontale und Aufzugrichtungen. Er kann für 10 Quadratmeter Sonnenkollektoren verwendet werden. Wir werden an der Untersuchung, am Entwickeln und am Anwenden der hoher Qualität, Präzisionsherumdrehenantriebe, wir zur Verfügung stellen zuverlässige horizontale einzelne Achse, Doppel-achsenherumdrehenlager und Herumdrehenantriebe für Solar- Tracking-Systeme, CSP-, CPV-Solar-trackings etc. festgelegt. Unsere Berufs- und hochwertigen Produkte werden auch gut als stabile Lösung auf Luftarbeitsbühne, LKW-Kran, Bauholzzupacken, Ölplattform, Sprayausrüstung, hydraulischem Modulfahrzeug, automatisierten Fließbändern, Windgierungssystemen, etc. angewendet.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Anwendungen
System des Turms CSP
Weil es viele Turmspiegel gibt, ist die Menge des Drehreduzierers die die meisten in den Turmprojekten. Das TurmKraftwerk nimmt den Drehreduzierer als die treibende Komponente im horizontalen Azimut auf der ganzen Welt an, und der Neigungswinkel kann vom Ventilstößel oder vom Drehreduzierer vorgewählt werden. Verschiedene thermische Stromerzeugung EPC-Hersteller verschiedene strukturelle Entwürfe annehmen. Da die TurmStromerzeugung mit vielen großen Solarreflektoren auf einem großen Gebiet des Standorts ausgerüstet wird, wird jedes mit einem Spurhaltungsmechanismus ausgerüstet, der das Sonnenlicht an den Empfänger auf die Oberseite eines hohen Turms genau mitteilen kann. Dieses bringt höhere Anforderungen an die mechanische Getriebegenauigkeit, die Nutzungsdauer, das wartungsfreie und Starrheit des Dreh-Antriebsgerätes vor.
