Produktdetails:
|
| Modell: | VE9 | Selbst-Verschluss: | Ja |
|---|---|---|---|
| Zertifikat: | ISO9001, CER | Garantie: | 5~10 Jahre |
| Material: | 50Mn, 42CrMo | Anwendung: | Gewann-Solarverfolger |
| Farbe: | Wie verlangt | Genauigkeit: | ≤0,1 |
| Hervorheben: | Wurm-vertikaler Herumdrehenantrieb,9 Zoll vertikale Herumdrehenantriebs-,Gewann-Solarverfolger |
||

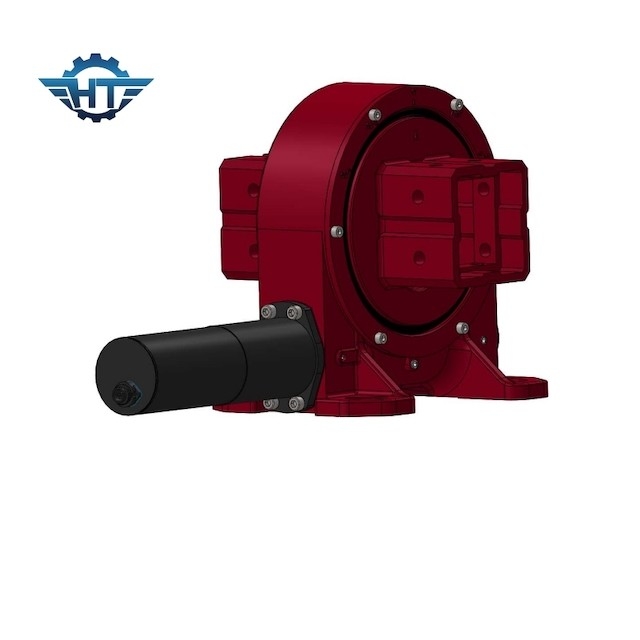

9 Zoll vertikale Herumdrehenantriebs-Schneckengetriebe-töteten Ring For Open Field Solar-Verfolger
Einzelne Achsen-Herumdrehenantriebs-Beschreibung
Radiallast: Lastsvertikale zur Achse des Herumdrehenlagers
Axiale Last: Lastsähnlichkeit zur Achse des Herumdrehenlagers
Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile sind nicht
geschädigt, wird das maximale erzielte Drehmoment Haltemoment genannt.
Selbstsichernd: Nur wenn er geladen wird, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und selbstsichernd folglich genannt.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Einzelne Achsen-Herumdrehenantriebs-Eigenschaften
Einzelner Achsenherumdrehenantrieb ist ein Reduzierungsgetriebemechanismus, der mit einer treibendes Energiequelle integriert wird. Die Rotation kann in einer einzelnen Achse oder in den mehrfachen Äxten zusammen sein. Es ist ein universeller Reduzierungsgetriebemechanismus, der die Funktionen der Rotation, der Verlangsamung und des Habens einer einfachen Struktur und bequemen der Fertigung und der Wartung gleichzeitig integriert.
Einzelne Achsen-Herumdrehenantriebs-Anwendungen
Flaches einzelnes Achsentracking-system
Das flache Einzelachsentracking-system ist das weitverbreitetste Tracking-System auf dem Markt, der in das flache Einzelachsentracking-system der NS-Achse (das heißt, ist die Drehachse in die Nord-Südrichtung installiert) und in das flache Einzelachsentracking-system der EW-Achse (IE die Drehachse) unterteilt werden kann. installiert in die Ost-Westrichtung). Unter ihnen ist das flache Einzelachsentracking-system der NS-Achse das weitverbreitetste.
Für das horizontale Einzelachsentracking-system der NS-Achse zwecks sich Bereichen mit höheren Breiten anzupassen, ist ein flaches Einzelachsentracking-system mit einem Neigungswinkel entwickelt worden.
