| Brand Name: | HangTuo |
| Model Number: | VE6“ |
| MOQ: | 1 Stück |
| Preis: | USD 280~504 / pc |
| Delivery Time: | 15~45 Tage |
| Payment Terms: | L/C, T/T, Western Union |

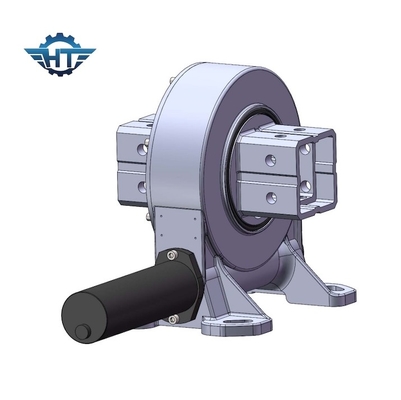

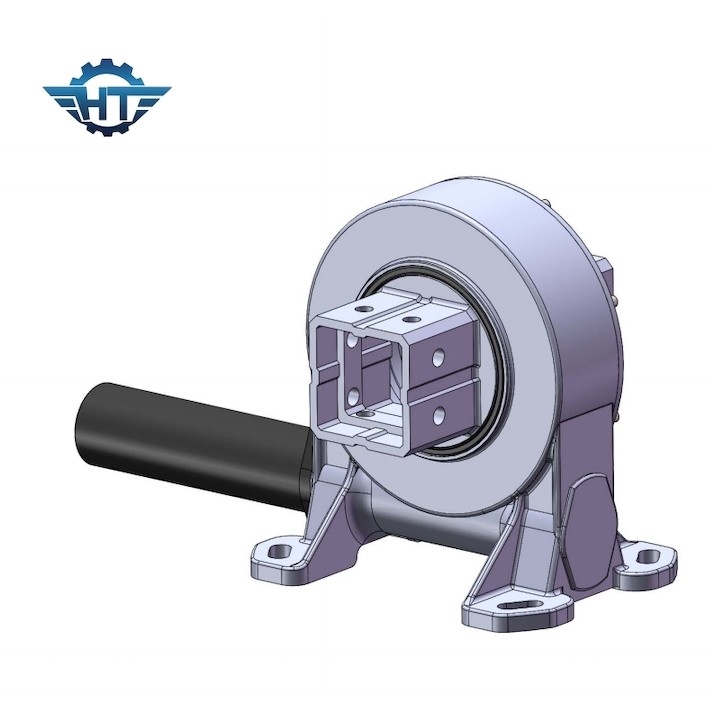

VE6-Solar-Tracker-Antrieb: geschlossen, IP-Klasse IP66, Lebensdauer 30 Jahre
Beschreibung des VE6-Solar-Tracker-Antriebs
Der Schleifring ist ein großes kreisförmiges Lager, das für axiale, radiale und Momentbelastungen ausgelegt ist.und Walzelemente wie Kugeln oder Walzen, die eine reibungslose Drehung zwischen den inneren und äußeren Ringen ermöglichenDer Drehring fungiert als Hauptstützstruktur und ermöglicht es dem Drehantrieb, hohen Belastungen standzuhalten und Drehmoment zu übertragen.
Der VE6 Schleifantrieb mit variabler Quadratgröße Ausgangsschlauch, der perfekt verwendet wird flache Einsachsen-Solar-Tracking-System.Es verfügt über IP66-Grad, der den Drehantrieb vor verschiedenen Umgebungsbedingungen wie Staub schützen könnte, Wasser-, Sand- usw. Antriebe
Technisches Blatt des VE-Modells für Schwenkantrieb
|
Modell |
Verhältnis |
Nenndrehmoment (N.m.) |
Neigungsdrehmoment ((N.m.) |
Beibehaltenes Drehmoment ((N.m.) |
Aksile Belastung ((kN) |
Radialbelastung ((kN) |
Effizienz |
Selbstverriegelung |
Gewicht ((kg) |
|
3 " |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
- Ja, das ist es. |
12 |
|
5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
- Ja, das ist es. |
18 |
|
7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
- Ja, das ist es. |
32 |
|
8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
- Ja, das ist es. |
28 |
|
9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
- Ja, das ist es. |
52 |
|
12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
- Ja, das ist es. |
65 |
|
14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
- Ja, das ist es. |
88 |
|
17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
- Ja, das ist es. |
135 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
- Ja, das ist es. |
192 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
- Ja, das ist es. |
251 |
Vorteile
1. hohes Backholding-Drehmoment zur Verbesserung der Sicherheit des Solar-Trackingsystems
2. Hard Stop im Inneren im Falle der Mulfunctioning der Software-Steuerungssystem
3Umhüllender Wurmantrieb
4. Mehrzahnkontakt
5Selbstverriegelung.
6. Quadratrohr mit variabler Größe
