Produktdetails:
|
| Material: | Gusseisen | Effizienz: | 40% |
|---|---|---|---|
| Fahrer: | Elektromotor | Farbe: | Wie verlangt |
| Haltemoment: | 39kNm~50kNm | Eingangsspannung: | 24 V |
| Ausgangsgeschwindigkeit: | 0~1 U/min | Schutzniveau: | IP-Qualität |
| Hervorheben: | Ve7 neigendes vertikal drehbares Schwenkgerät,Vertikaler Schwenkgerät für das PV-System,Vertikaler Drehantrieb für PV-Systeme |
||

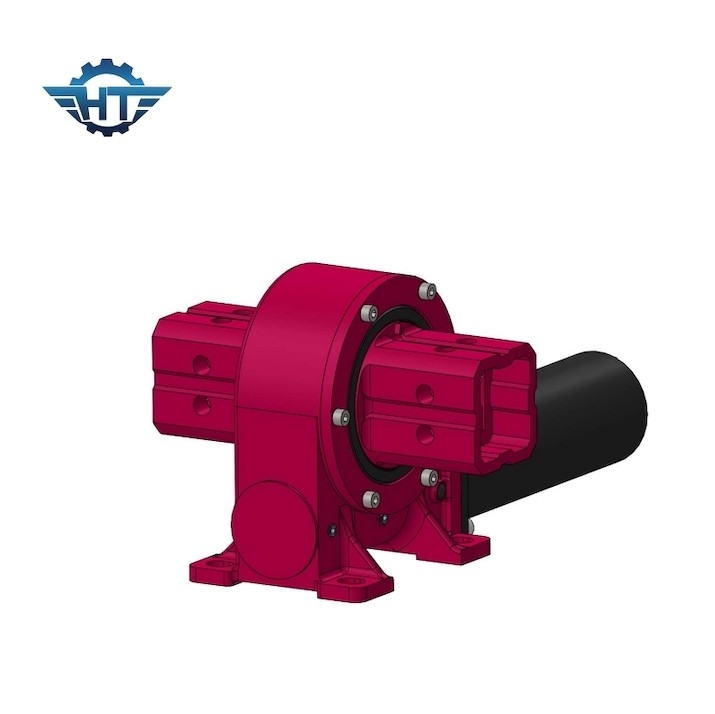

VE7 Neigungsdrehmoment 8000N.M Schwenkantrieb für Photovoltaikanlagen
Beschreibung des Schwenkgetriebes
Der Getriebe ist mit dem Drehring integriert und ist für die Übertragung der Leistung und die Erzeugung der Drehbewegung verantwortlich.mit einer Leistung von mehr als 100 W undDie Wechselwirkung zwischen Pinien und Ringgetriebe ermöglicht eine gesteuerte Drehung des Drehantriebs.
Hangtuo Mechanical verfügt über umfassende Fachkenntnisse und mehr als 10 Jahre Erfahrung in der Entwicklung, Entwicklung und Herstellung von Drehantrieben.Unser Team ist spezialisiert auf Forschung und Entwicklung in diesem speziellen Bereich und deckt die Bereiche der Tracking-Technologien für Photovoltaikanlagen ab, konzentrierte Solarkraftwerke, Maschinenbau und Drehantriebstechnik.
Technisches Blatt des VE-Modells für Schwenkantrieb
| Modell | Verhältnis | Nenndrehmoment (N.m.) | Neigungsdrehmoment ((N.m.) | Beibehaltenes Drehmoment ((N.m.) | Aksile Belastung ((kN) | Radialbelastung ((kN) | Effizienz | Selbstverriegelung | Gewicht ((kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Ja, das ist es. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Ja, das ist es. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Ja, das ist es. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Ja, das ist es. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Ja, das ist es. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Ja, das ist es. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Ja, das ist es. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Ja, das ist es. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Ja, das ist es. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Ja, das ist es. | 251 |
Vorteile
- Ich weiß.Langjährige Erfahrung in der intelligenten Prozesssteuerung für die Massenproduktion sowie in der kundenorientierten Produktentwicklung.
Drehantrieb (geschlossener Typ, vertikaler Typ, zweiachsiger Typ,Präzisionsart) Sanduhrwurm Drehantrieb basiert auf dem Drehlager mit starkem Neigungsmoment Drehmoment und statischer Selbstverriegelungsfunktion.Viele Zahnkontaktflächen sind speziell für die Fahrt mit hoher Last ausgelegt.
Wir haben eine Reihe von Qualitätskontrollepunkten eingerichtet, um den Qualitätskontrollprozess streng zu kontrollieren.Wir verwenden hochpräzise & Messmessgerät Kalibrierung.
Weitere detaillierte technische Produktparameter finden Sie im Produktkatalog und in den Detailverkaufzeichnungen.
Anwendungen

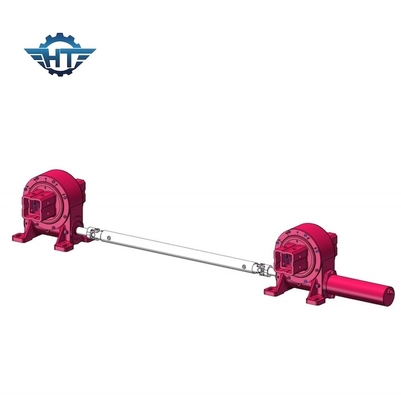

Der vertikale Schwenkantrieb ist in der RegelLand oder komplexes Geländeund wird in verschiedenen Photovoltaik-Stromerzeugungsprojekten, wie beispielsweise der parabolischen oder der CSP-Stromerzeugung, der Fresnel-CSP-Stromerzeugung, dem flachen einsachsigen Solartrackingsystem, weit verbreitet,Schräg solarer Nachverfolgungssystem. Es ist mit hoher Präzision, in der Regel dieses Modell mit geschlossenem Haus, es kann Staub und Wasser verhindern, von innen zu gelangen.
