Produktdetails:
|
| Farbe: | Nach Bedarf | Größe: | 3 ~ 25 Zoll |
|---|---|---|---|
| Anwendung: | PV-Tracking-System | Elektromotor: | - Ja, das ist es. |
| Geschlossenes Gehäuse: | - Ja, das ist es. | Modul: | Wurmgeräte-Modul |
| Ausgangsgeschwindigkeit: | 0~1 U/min | Transportpaket: | Standardexportpaket |
| Hervorheben: | Sonnenverfolgungssysteme,24 V vertikaler Schwenkantrieb,Vertikaler Schwenkantrieb mit 24 V-Motor |
||

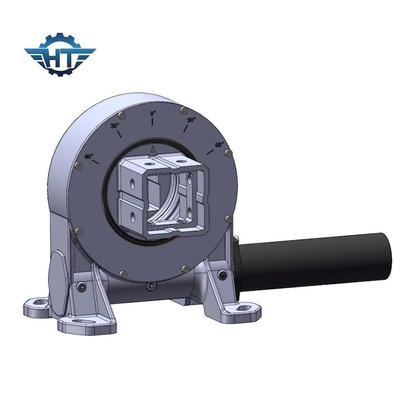

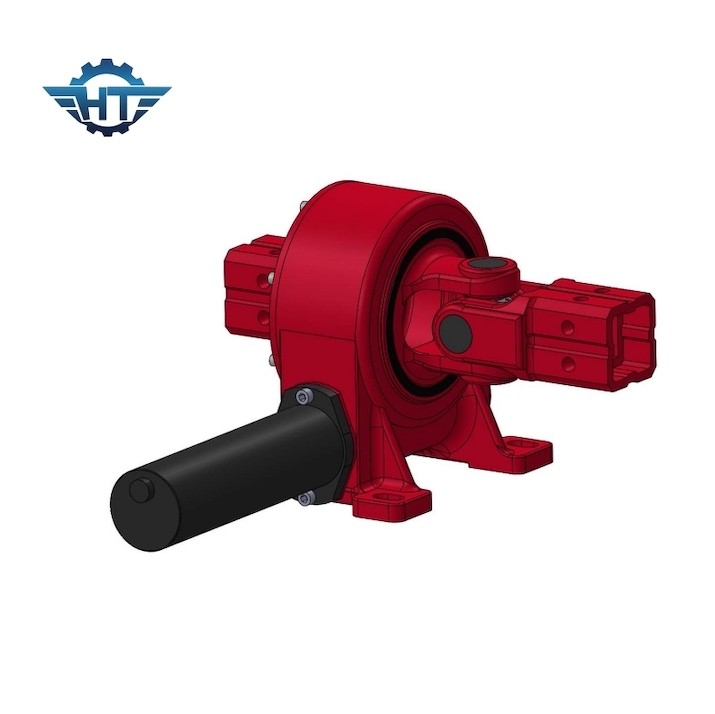

VE9 vertikaler Schwenkantrieb mit 24 V-Motor für Sonnenverfolgungssysteme
Beschreibung des Wurms und des Getriebes
Schwenkgetriebe sind so konzipiert, dass sie hohe Belastungen bewältigen, eine präzise Positionierung bieten und schweren Anwendungen standhalten.und ein reibungsloser BetriebDarüber hinaus enthalten einige Drehgetriebe zusätzliche Funktionen wie integrierte Bremsen oder eingekapselte Dichtungssysteme, um ihre Leistung und Haltbarkeit zu verbessern.
Leistungsparameter der vertikalen Schwenkantriebe
| Modell | Verhältnis | Nenndrehmoment (N.m.) | Neigungsdrehmoment ((N.m.) | Beibehaltenes Drehmoment ((N.m.) | Aksile Belastung ((kN) | Radialbelastung ((kN) | Effizienz | Genauigkeit | Selbstverriegelung | Gewicht ((kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Ja, das ist es. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Ja, das ist es. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Ja, das ist es. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Ja, das ist es. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Ja, das ist es. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Ja, das ist es. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Ja, das ist es. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Ja, das ist es. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Ja, das ist es. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Ja, das ist es. | 251 |
Eigenschaften
1. Drehen ± 60°, Festhalt innerhalb, um die Systemsicherheit zu gewährleisten
2. Schließen Sie einen Antriebsmotor von links oder rechts
3Die Freiraumgrenze wird bereits vor der Fabrik durch den Hersteller festgelegt, keine Anpassung bei der Montage erforderlich.
4Das Fett war vor der Fabrik gefüllt.
4Einfache Installation und geringe Wartung
5Kompaktes Design und Platzersparnis
6Das Getriebe schließt sich selbst, keine Bremse
7- Einfache und flüssige Methode zum Starten und Stoppen
8. hohes Neigungsmoment, geeignet für die horizontale Montage
Anwendungen
Wurmgetriebe werden in verschiedenen Anwendungen, in denen eine präzise und kontrollierte Rotationsbewegung erforderlich ist, weit verbreitet.
Bau- und Schwermaschinen: Wurmgetriebe werden häufig in Baumaschinen wie Kränen, Baggern und Luftarbeitsplattformen eingesetzt.Sie sorgen für das nötige Drehmoment und die reibungslose Drehung, die für das Heben erforderlich ist., schwingend, und die Ausrüstung ausdehnen.
Solar-Tracking-Systeme: In Solarkraftwerken und Solar-Tracking-Systemen werden Wurmgetriebe verwendet, um Solarzellen oder Spiegel zu orientieren und zu verfolgen, um die Sonnenenergie zu maximieren.Die langsame und präzise Drehung des Wurmgeräts ermöglicht die genaue Positionierung der Solarzellen, um die Sonneneinstrahlung den ganzen Tag über zu optimieren.
