Produktdetails:
|
| Anwendung: | Montage-System für Sonnenkollektoren | Farbe: | Als Voraussetzung |
|---|---|---|---|
| Feld-Leben: | 30 Jahre | Vorlaufzeit: | 3 bis 45 Tage |
| Typ des Motors: | Elektromotor | Schutz: | IP66, eingeschlossen |
| Quadratenausgabe: | 94*94 mm | Übertragungseffizienz: | 40% |
| Hervorheben: | Montageanlage Elektrischer Schwenkantrieb,Elektrische Schwenkantriebe auf einer Achse,Sonnenkollektor-Tracker mit elektrischem Schwenkantrieb |
||

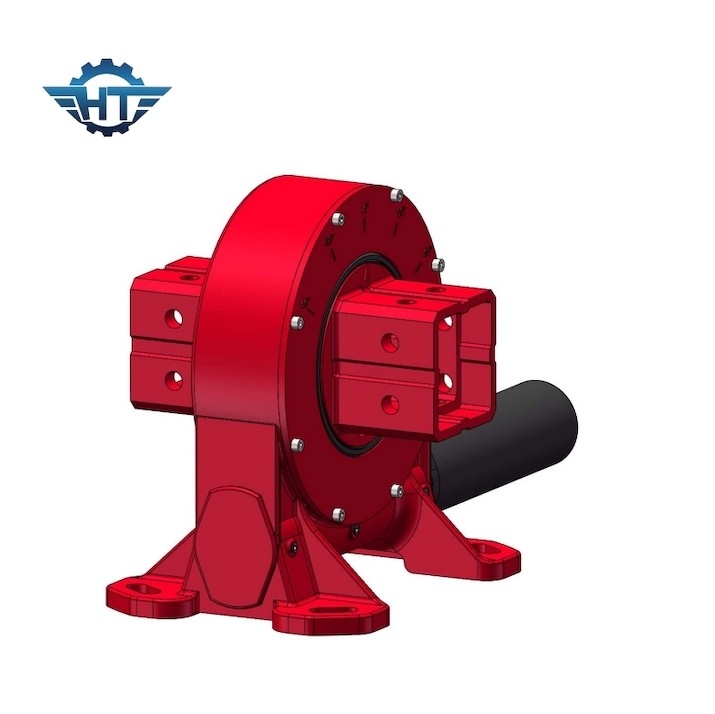

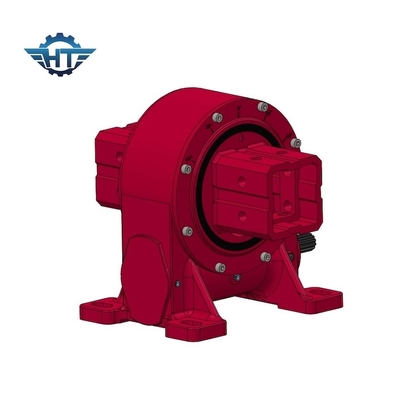

VE9 Elektrischer Schwenkantrieb für ein einseitiges Solarpanel-Tracker-Montagesystem
Beschreibung des Wurmgetriebes
Der Wurm und das Wurmgerät haben senkrechte Wellen, und wenn der Wurm gedreht wird, verbindet er sich mit den Zähnen des Wurmgeräts, wodurch er sich ebenfalls dreht.Der Winkel der Schraubzahnzähne auf dem Wurm erzeugt eine gleitende BewegungDie Verminderungsquote wird durch die Anzahl der Zähne auf dem Wurmgerät und die Anzahl der Fäden auf dem Wurm bestimmt.
Wurmgetriebe werden aufgrund ihrer einzigartigen Eigenschaften in verschiedenen Anwendungen weit verbreitet.
Hochgeschwindigkeitsreduzierung: Wurmgeschwindigkeiten bieten hohe Geschwindigkeitsreduzierungsverhältnisse, die eine signifikante Geschwindigkeitsreduzierung zwischen den Eingangs- und Ausgangswellen ermöglichen.Dies macht sie für Anwendungen geeignet, bei denen ein hohes Drehmoment und eine niedrige Leistungsgeschwindigkeit erforderlich sind.
Kompaktes Design: Die Kompaktheit der Wurmgetriebe macht sie ideal für Anwendungen, bei denen der Platz begrenzt ist.
Selbstverriegelungsmerkmal: Wurmgetriebe besitzen eine Selbstverriegelungsmerkmal, was bedeutet, dass die Wurmgetriebe nicht leicht den Wurm antreiben können.Diese Eigenschaft macht Wurmgetriebe in Anwendungen nützlich, bei denen die Aufrechterhaltung der Position oder die Verhinderung des Rückfahrens erforderlich ist.
Hohe Stoßbeständigkeit: Wurmgetriebe sind aufgrund der großen Berührungsfläche zwischen Wurm und Wurmgetriebe in der Lage, hohe Stoßbelastungen zu bewältigen.Dies macht sie für schwere Anwendungen geeignet.
Die Leistungsparameter des Drehantriebs des VE-Modells
| Leistungsparameter des VE-Modells | ||||||||||||
| Modell | Nennleistung (Nm) | Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. | Neigungsdrehmoment (kN.m) | Achsbelastung (kN) | Radialbelastung (kN) | Verhältnis | Effizienz |
Präzision (Abschluss) |
Eigentumsrecht | Arbeitszeit ((°C) | Selbstverriegelung | Gewicht ((kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 251 kg |
Anwendungen
Wurmgetriebe sind mechanische Geräte, die zur Bereitstellung einer Drehbewegung in verschiedenen Anwendungen verwendet werden.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Das einzigartige Design der Wurmgetriebe ermöglicht hohe Getriebeverhältnisse und Selbstverriegelungsfähigkeiten, die sie für verschiedene Anwendungen geeignet machen.Hier sind einige häufige Anwendungen von Wurm Getriebe Drehantriebe:
Solar-Tracking-Systeme: Wurmgetriebe werden häufig in Solar-Tracking-Systemen wie Solarzellen oder Solarkonzentratoren eingesetzt.Diese Antriebe ermöglichen es den Sonnenkollektoren oder Spiegeln, die Bewegung der Sonne zu verfolgenDie selbstschließende Funktion der Wurmgetriebe trägt dazu bei, die Position der Paneele trotz äußerer Kräfte und Windbelastungen zu erhalten.
Bau- und Schwermaschinen: Wurmgetriebe finden Anwendungen in Baumaschinen und Schwermaschinen. Sie werden häufig in Kränen, Baggern und Luftarbeitsplattformen verwendet,die eine reibungslose und kontrollierte Drehung des Auslegers oder der Schraube ermöglichenDie hohen Getriebeverhältnisse von Wurmgetrieben ermöglichen eine präzise Positionierung und das Heben schwerer Lasten.
Industrielle Drehscheiben: Wurmgetriebe werden in industriellen Drehscheiben eingesetzt, die zum Drehen großer und schwerer Gegenstände verwendet werden.und Materialbehandlungssysteme, bei denen Werkstücke oder Produkte zur Verarbeitung gedreht werden müssen, Inspektion oder Übertragung zwischen verschiedenen Stationen.
Robotik und Automatisierung: Wurmgetriebe spielen eine wichtige Rolle in verschiedenen Roboteranwendungen.für eine präzise und kontrollierte BewegungDiese Antriebe werden auch in automatisierten Fördersystemen eingesetzt, wo sie die Bewegung von Waren und Materialien entlang der Produktionslinie erleichtern.
Windturbinen: Wurmgetriebe werden in Windturbinenanlagen eingesetzt. Sie helfen bei der Winkkontrolle, bei der Anpassung der Ausrichtung der Turbine, um die Energieaufnahme aus dem Wind zu maximieren.Die selbstverriegelnde Eigenschaft der Wurmgetriebe sorgt dafür, dass die Turbine mit der Windrichtung richtig ausgerichtet bleibt.
Satellitenschüsselantennen: In Satellitenschüsselantennen werden Wurmgetriebe zur Verfolgung und Positionierung eingesetzt.Sie ermöglichen es den Antennen, Satelliten genau zu verfolgen und eine stabile Verbindung aufrechtzuerhalten., auch wenn sie Umweltfaktoren wie Wind oder Vibrationen ausgesetzt sind.
Dies sind nur einige Beispiele für die zahlreichen Anwendungen von Wurmgetriebe.Durch ihre Eigenschaften für die Selbstverriegelung eignen sie sich für verschiedene Industriezweige, in denen eine präzise Drehbewegung und Drehmomentübertragung erforderlich sind..
