Produktdetails:
|
| Verhältnis: | 61 zu 1 Getriebe | Material: | 50Mn, 42CrMo |
|---|---|---|---|
| Merkmal: | Verriegelungsmechanismus | Bescheinigung: | ISO9001, CER |
| Fahrer: | 12/24VDC | Instandhaltung: | Alle 5 Jahre |
| Farbe: | Wie angefordert | Ursprung: | Changzhou, China |
| Hervorheben: | Locking Gear Mechanism slewing ring drive,42CrMo slewing ring drive,24VDC electric slew drive |
||

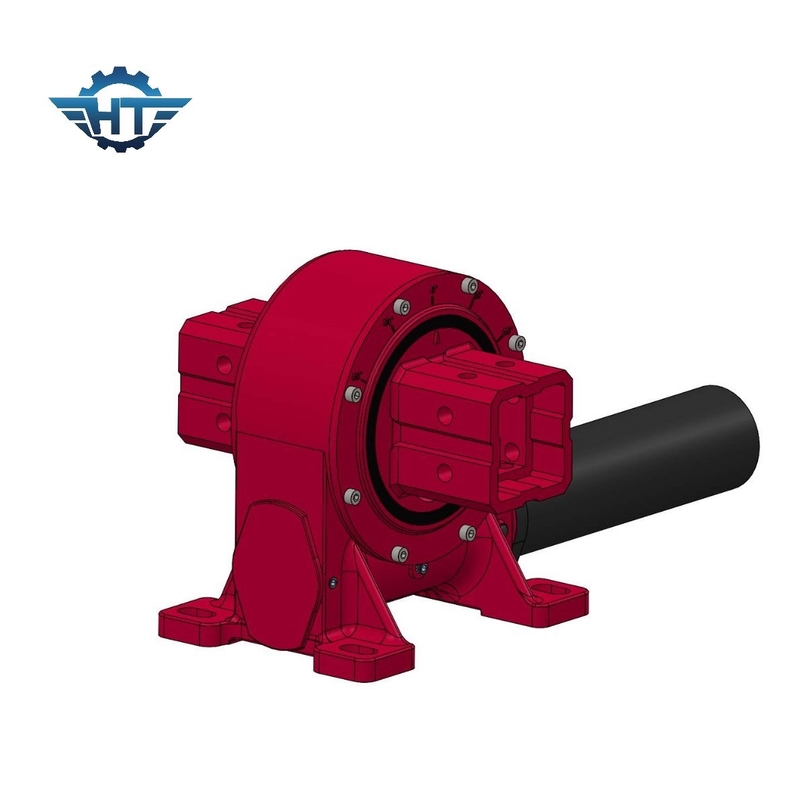

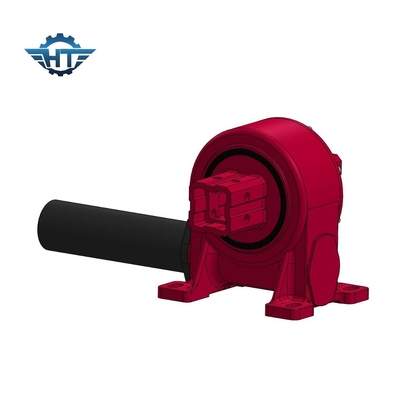

Solar-Tracker-Schlew-Antrieb für ein einseitiges Solarpanelsystem
Kompakter WurmgetriebeBeschreibung
Zuverlässige Lieferung ️ die meisten Bestellungen versenden sich innerhalb von 15 Tagen oder weniger, in der Hochsaison innerhalb von 30 Tagen
Technische Unterstützung
High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget
Betrieb und Wartung-Betrieb und Wartung ist einfach und senken Sie Ihre Gebühr
VE9 Wurmgeräte-Sets Datenblatt
| Modell | Verhältnis | Nenndrehmoment (N.m.) | Neigungsdrehmoment ((N.m.) | Beibehaltenes Drehmoment ((N.m.) | Aksile Belastung ((kN) | Radialbelastung ((kN) | Effizienz | Selbstverriegelung | Gewicht ((kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Ja, das ist es. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Ja, das ist es. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Ja, das ist es. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Ja, das ist es. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Ja, das ist es. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Ja, das ist es. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Ja, das ist es. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Ja, das ist es. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Ja, das ist es. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Ja, das ist es. | 251 |
Einrichtung
1. Vorbereitung
1.1 Überprüfen Sie den Schleudernantrieb auf physische Schäden.
1.2 Saubere Stützflächen
2. Montageschrauben
Als Hersteller des Getriebes liefern, garantieren oder empfehlen wir die verwendeten Befestigungsmittel nicht. Bitte achten Sie sehr darauf, diesen Artikel anzugeben, der unser Produkt an Ihrem befestigen wird.
Es sind vorgeschriebene Größen, Anzahl und Qualitätsklassen zu verwenden.
Das Grip-Verhältnis (Griplänge zum Durchmesser des Bolzes) muss von mindestens ≥1,5 bis maximal ≤2 betragen.
Schrauben mit einer vollgelenkten Welle sollten nicht zulässig sein.
Die Funktion des Schleifantriebs, die Lebensdauer und die Haltbarkeit der Schraubverbindung sind bei Nichteinhaltung betroffen.
Verwenden Sie flache Schleifmaschinen der entsprechenden Größe und Festigkeit, um den zulässigen Oberflächendruck nicht zu übersteigen.
Die Montageschrauben sind in normalen Fällen durch richtige Vorbelastung ausreichend gesichert.
Anmerkung: Verwendung von Split-Ringen, Split-Wäscher usw. ist nicht zulässig.
Anschließendes Drehmoment und Anfangsvorbelastungen für die Montage von Schrauben.
|
Spannungsmoment |
Montage von Boltdimensionen |
|||||
| Klasse |
M6 - Ich habe keine Ahnung. |
M8 (Mitteilung Nr. 5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| Klasse acht.8 | 10.2 N.M. | 24.7 N.M. | 49 N.M. | 85.5 N.M. | 212.2 N.M. | 414 N.M |
| Klasse zehn.9 | 14.3 N.M. | 34.8 N.M. | 68.9 N.M. | 120.2 N.M. | 298.4 N.M. | 582.1 N.M. |
| Die 12. Klasse.9 | 17.2 N.M. | 41.7 N.M. | 82.7 N.M. | 144.2 N.M. | 358.1 N.M. |
689.5 N.M. |
