Produktdetails:
|
| Material für Wurmgeräte: | 50Mn, 42CrMo | Getriebeverhältnis: | 61:1 |
|---|---|---|---|
| Anwendung: | Ein-Achsen-Solarverfolgungssystem | Herkunftsort: | Changzhou, China |
| Fahrer: | 24 V Gleichspannungsplanetenmotor | Bescheinigung: | ISO9001 und CE |
| Einrichtung: | Vertikal/Horizontal | Instandhaltung: | Inneres 5 Jahre |
| Hervorheben: | 50Mn worm slew drive,61/1 Gear Ratio slew drive,0.1 degree Solar Tracking slew drive |
||

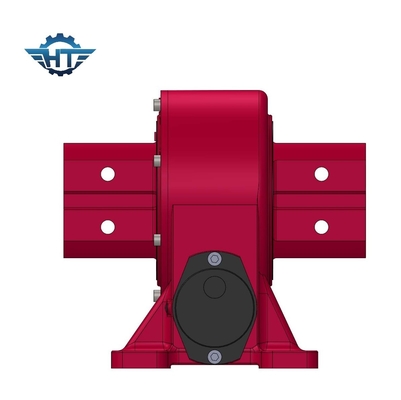

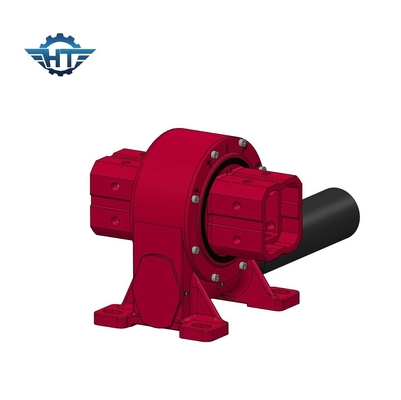

61 zu 1 Getriebeverhältnis für Wurmgetriebe Schwenkantrieb Einsachsiges Solar-Tracking-System
Vorteile des Produkts
1Wir verwenden eine Öldichtung, um Öllecks zu vermeiden.
2Die Montageabmessungen unserer Drehantriebe sind für viele Anwendungen geeignet.
3- Leichte Wartung, 5 Jahre für Solarenergie
4. Annehmen Sie eine doppelte Umhüllung Wurm-Gang-Struktur, die starke Haftung und Moment-Torque hat
5- Festhalt innerhalb der Drehantriebe im Falle einer Funktionsstörung des Steuerungssystems
Parameter der WurmgeräteSLewing-Antrieb
| Modell | Verhältnis | Nennwert des Ausgangsmoments | Neigungsdrehmoment | Achsbelastung | Radialbelastung | Haltemoment | Effizienz | Präzision | Selbstverriegelung | Gewicht |
| N.m. | N.m. | kN | kN | N.m. | Grade | - Ja, das ist es. | Weigerung | |||
| 3 " | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 01 | - Ja, das ist es. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 01 | - Ja, das ist es. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 01 | - Ja, das ist es. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 01 | - Ja, das ist es. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 01 | - Ja, das ist es. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 01 | - Ja, das ist es. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 01 | - Ja, das ist es. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 01 | - Ja, das ist es. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 01 | - Ja, das ist es. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 01 | - Ja, das ist es. | 244 kg |
Eigenschaften
1. Drehung ± 60°, Festhalt innerhalb
2Anschluss eines Antriebsmotors von der linken oder rechten Seite
3Bei der Montage ist es nicht notwendig, die Zahnräumung anzupassen, da die Struktur den Kontakt mit mehreren Zähnen gewährleistet
4Das Fett war vor der Fabrik gefüllt.
4Einfache Installation und geringe Wartung, 5 Jahre
5. Rationale Raumnutzung
6- Der Gang schließt sich selbst.
7- Einfache und flüssige Methode zum Starten und Stoppen
8. hohes Drehmoment, geeignet für die vertikale Montage
Anwendungen
Wurmantriebe haben sich in vielen Maschinen und Geräten, in verschiedenen Anwendungen und unter verschiedenen Betriebsbedingungen als wirksam erwiesen, z. B. in Bauplattformen und Montageplattformen,Anbringung von Cockpits in Waldmaschinen, Materialbearbeitungsgeräte, Positionierung von Solaranlagen, Steuerung von Aufbauten und Betriebsanwendungen von Baumaschinen, Industriekranen usw.
Ansprechpartner: Mr. Tommy Zhang
Telefon: +86-18961639799
