Produktdetails:
|
| Typ: | Drehantrieb | Herkunftsort: | Changzhou, China (Festland) |
|---|---|---|---|
| Motor: | Bürstenloser Gleichstrommotor | Merkmal: | Vollständig eingeschlossen |
| Material: | 42CrMo oder 50Mn | Gewährleistung: | 5 bis 10 Jahre |
| Größe: | 3 bis 25 Zoll | Anwendung: | Solarenergiesystem |
| Hervorheben: | VE9 Compact slew drive gearbox,24V Reducer slew drive gearbox,solar energy slew drive gearbox |
||

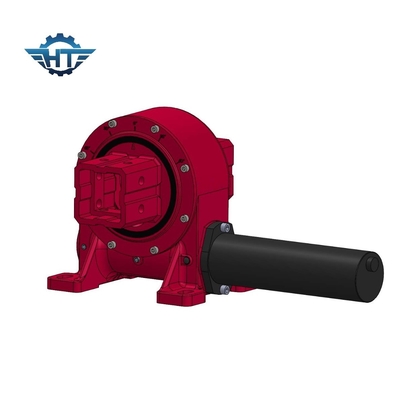

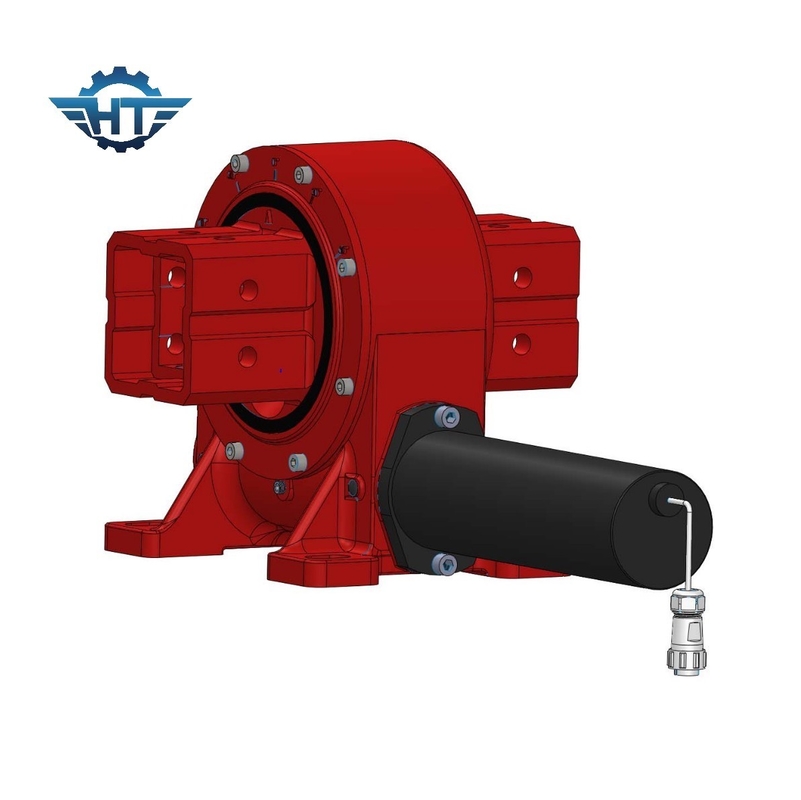

VE9 Kompakter Wurm Getriebe Schwenkantrieb mit 24V Getriebe Reduktor für Solarenergie
Beschreibung des Sanduhr-Wurm-Schleudertreibers
Ein Schleudruckantrieb ist so konzipiert, dass er mit hohem Drehmoment radial oder axial belastet wird.Konzentrierte Solarenergie und andere Anwendungen, die eine unermüdliche Festigkeit erfordern, kombiniert mit einer fehlerfreien Präzisions-Schlewing-Technologie für Sicherheit und Genauigkeit.
Einfach-Achsen-Schlew-Antrieb verwendet in flachen Einfach-Achsen-Tracking-System, die Klammer ist eine Nord-Süd-Anordnung, Ost-West-Tracking-System.Der von einem Motor angetriebene Schleifantrieb trägt ein hohes Drehmoment, um das gesamte System anzutreiben., so daß das System den Azimut der Sonne verfolgen kann, um soweit wie möglich die Sonne auf der Oberfläche der Photovoltaikmodulbestrahlung zu verbessern und so die Stromerzeugung zu erhöhen.
Dies beruht hauptsächlich auf dem Konstruktionsprinzip des Verfolgungssystems, aufgrund der Auswirkungen der Erdrotation, für einen festen Standort auf der Erde, den Sonnenzyklus das ganze Jahr über,Der Lichtwinkel ändert sich ständig.Das Solar-Tracking-System wird installiert, um die Solarzellen aufzuhalten, um die Sonne zu verfolgen und die Menge an Sonnenstrahlung zu erhöhen, die von Photovoltaik-Arrays empfangen wird.Damit erhöht sich die Gesamtkapazität von Solar-Photovoltaik-Stromerzeugungssystemen.
VE Worm Getriebe Schleifantrieb technische Daten
| Modell | Verhältnis | Nennleistung (Nm) | Neigungsdrehmoment (N.m) | Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. | Achsbelastung (kN) | Radialbelastung (kN) | Effizienz | Genauigkeit (°) | Selbstverriegelung | Gewicht (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Ja, das ist es. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Ja, das ist es. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Ja, das ist es. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Ja, das ist es. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Ja, das ist es. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Ja, das ist es. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Ja, das ist es. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Ja, das ist es. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Ja, das ist es. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Ja, das ist es. | 251 |
Motorische Daten
Nennspannung V/Gleichstrom: 24vdc
Drehzahl ohne Last: 1200±10%
Nichtlaststrom A: <0,1 A
Nenndrehmoment N.M.: 0.12
Geschwindigkeit RPM: 800 ± 10%
Laststrom A:<1A
Nennleistung W: < 10 W
Ausgangsparameter des Getriebes:
Geschwindigkeitsverhältnis: 399:1
Nenndrehmoment N.M.: 32
Ausgangsgeschwindigkeit RPM: 2±0.5
Ausgang der Halle: 2
Hallentyp: 40F/39
Halleneingangsspannung V: 5~24
Wire definieren:
1Dicker Rot: Motor +
2- Das ist eine schwarze Scheibe.
3Gelb Grün:
4Dünngelb: Halle B.
5Dünnrot: Halle +24V
6- Dünn schwarz:
7Dünngrün: Halle A.
