Produktdetails:
|
| Art: | Reduzierer des Wurmes VE9 | Material: | 42CRMN oder 50Mn |
|---|---|---|---|
| Anwendung: | Solarenergie | Garantie-Zeitraum: | 10 Jahre |
| Farbe: | Kunde erfordert | Größe: | 3 Zoll bis 25 Zoll |
| IP-Klasse: | IP66 | Eigenschaft: | Rückselbstverschluß |
| Hervorheben: | Beiliegender vertikaler Antrieb Herumdrehensve9,Schiefer einzelner vertikaler Herumdrehenantrieb,Beiliegender Solarantrieb des verfolgers VE9 |
||

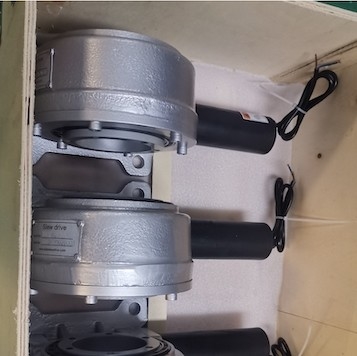

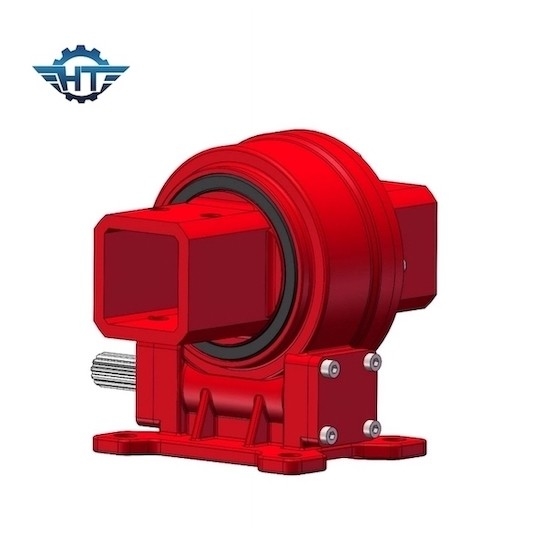

Beiliegender vertikaler Solarverfolger VE9 tötete Antrieb mit Elektromotor für Solarenergie
Elektrische Solarherumdrehenantriebs-Beschreibung
Das elektrische Solarherumdrehenantriebstracking-system ist ein mechanisches und elektronisches Steuergerätsystem, das den Gebrauch von Sonnenlicht in der photothermal und photo-voltaischen Stromerzeugung optimiert, verbesserte photoelektrische Umwandlungs-Leistungsfähigkeit zu erzielen. Es schließt ein: tötete Antriebe, etc. der Motor- (DC, die Stepper-, Servo-, planetarische Getriebemotoren, die Ventilstößelmotoren,), Wurmgänge, Sensor-Systeme, etc.
Umgebende Temperatur:
Betriebstemperaturstrecke des Schneckengetriebes: -40℃~+80℃.
Der Wert der mechanischen Leistungsfähigkeit, der von den Schneckengetriebepaaren bereitgestellt wird, ist ein Durchschnittswert oder ein Bezugswert, der für gute Schmierung passend ist, und unter bewertetem Drehmoment und Geschwindigkeit. Die mechanische Leistungsfähigkeit kann durch die Erhöhung der Gleitgeschwindigkeit der Zahnoberfläche, die Erhöhung des Schrägungswinkels oder die Erhöhung der Rauheit der Wurmsteigung erhöht werden.
Schmieren:
Bevor man die Fabrik verlässt, wird entsprechendes Fett in die Zahnoberfläche, -lager und -kanal des Drehschneckengetriebes eingespritzt, um den Normalbetrieb der Wurmgang- und -Schneckengetriebepaare sicherzustellen. Regelmäßige Einspritzung des Fetts ist notwendig, um, dass das addierte Fett völlig - ist kompatibles mit dem ursprünglichen Fett sicherzustellen.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Anwendungen
1. Flache einzelne Achsenverknüpfung
2. Schiefe einzelne Achsenverknüpfung
3. Schiefe Einzelachseneinheit
4. Doppelachsen-Solartracking-system
