Produktdetails:
|
| Modell: | 14 Zoll | Haltemoment: | 54200 Nanometer |
|---|---|---|---|
| Kippen des Drehmoments: | 68000 Nanometer | Abtriebsdrehmoment: | 6550 Nanometer |
| Axiale Last: | kN 680 | Radikale Last: | kN 230 |
| Zertifikat: | ISO9001, CER | Gemalt: | Verfügbar |
| Garantie: | 5 Jahre | Selbst-Verschluss: | Ja |
| Hervorheben: | CER elektrischer Durchlauf-Antrieb,Elektrischer Durchlauf-Antrieb 680kN,Gangherumdrehenring des Wurmes 680kN |
||

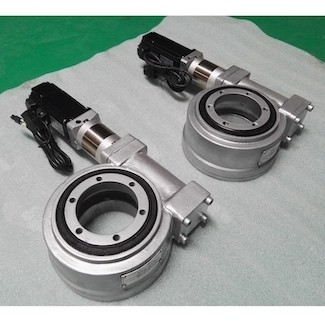

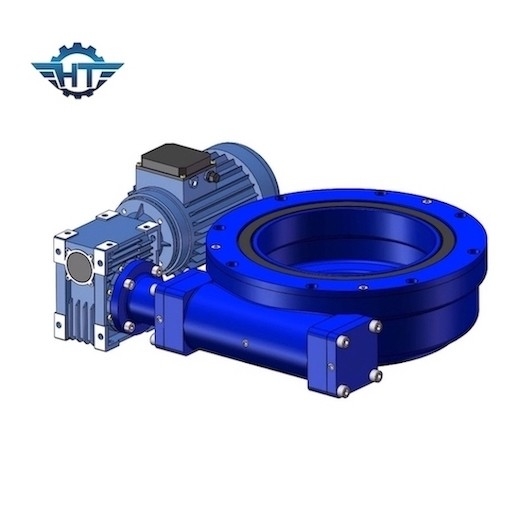

Wurm-Gang tötete Antrieb Drived durch Elektromotor und Getriebe für Solartracking-system
Produkt-Beschreibung
Der Herumdrehenantrieb, auch genannt Herumdrehenringlager, ist eine Art Produkt fähig, großen axialen Lasten mit niedriger Geschwindigkeit zu widerstehen. Und abhängig von der Art seien Sie auch gut angepasst, das Kippen des Momentes zu absorbieren. Herumdrehenringe sind in den industriellen Modellen verfügbar, in denen die Ringe von geschmiedetem Stahl gemacht werden und verhärtete Kugelbahnen auch eingeführt werden. Da Technologie verbessert hat, setzen Antriebe Herumdrehens Sanduhrwurmtechnologie ein, in der der Wurm geformt wird, um sich mehr Zähne im Gang zu engagieren. Ergebnisse dieses erhöhte Zahneingriffs in der größeren Stärke, in der Leistungsfähigkeit und in der Haltbarkeit.
Der Herumdrehenantrieb setzt Standardwurmtechnologie ein, in der der Wurm auf dem horizontalen. Das Geschwindigkeitsverhältnis der Welle hängt vom Verhältnis zwischen der Anzahl von Faden auf dem Wurm und der Anzahl von Zähnen im Wurmgang oder im Gang ab. Sie sind Standardprodukte für spezifische Industrien wie die Solarindustrie und die beweglichen Anwendungen wie Bagger. Der Wurm werden durch einen Elektromotor oder einen Hydraulikmotor angetrieben, ob kombiniert mit einem zusätzlichen Planetengetriebegetriebe, WurmGetriebe etc.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbstsichernd |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anwendung der Durchlauf-Antriebe
Mit ausgezeichneter Rotationsgenauigkeit und -drehmoment spielt unser Herumdrehen eine wichtige Rolle auf dem Gebiet der künstlichen Intelligenz, wie Roboter, staubfreie Spraygeschäfte, Roboterarme, etc. Wir haben uns entwickelt und entworfen vielen personifizierten Entwurfslösungen, wird eine komplette Rotationslösung im Verbindung mit spezifischen Betriebsbedingungen gegeben.
Unsere slewings werden in der schweren Ausrüstung, wie gepanzerten Fahrzeugen und in der empfindlichen optischen Ausrüstung verwendet. Sie werden durch Robustheit, Präzision und Zuverlässigkeit gekennzeichnet.
Unser Herumdrehen wird in der Baumaschinenindustrie verwendet, und ist durch Kunden im In- und Ausland gut empfangen gewesen. Das Herumdrehenlager von Baumaschinen ist eine spezielle Kraft-übertragende Basis in den Baumaschinen, die gleichzeitig axiale Kraft, Kippmoment, Radialkraft trägt und zwei Teile erfordert, sich im Verhältnis zu einander zu drehen. Die tragende Anwendung Herumdrehens in der Maschinerieindustrie ist, wie allgemeiner: Maschinerie, Minenmaschiene, Portmaschinerie, etc. hochziehen und entladend.
