Produktdetails:
|
| Modell: | 3 Zoll | Gang-Verhältnis: | 31:1 |
|---|---|---|---|
| Anwendung: | Solarenergie | Herkunftsort: | Changzhou, China |
| Fahrer: | 12/24 V DC-Motoren | Zertifikate: | ISO9001, CER |
| Installation: | Horizontal oder vertikal | Wartung: | Frei |
| Farbe: | wie verlangt | Rückprall: | 0.1° |
| Hervorheben: | Elektrischer Antrieb des Durchlauf-SE3,Kleiner Wurm-Gang-Durchlauf-Antrieb,Pv-Verfolgerwurmgangherumdrehenring |
||

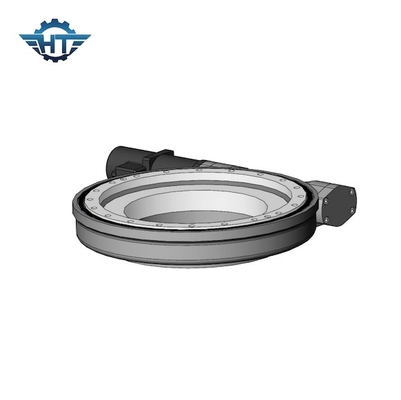

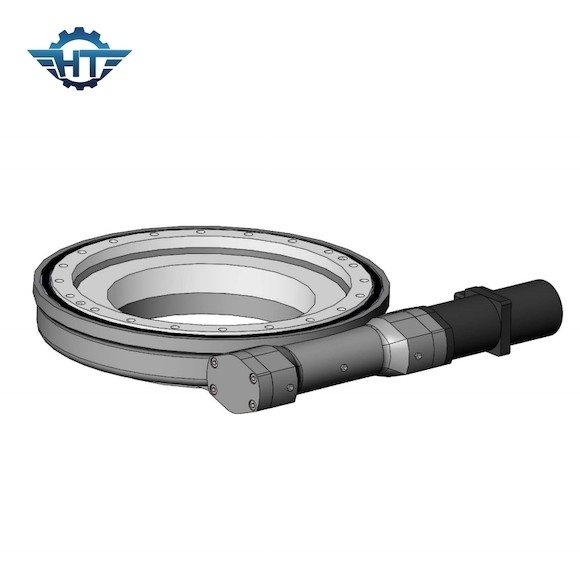

Tötete kleiner Gang des Wurm-SE3 Antrieb mit Elektromotor für einzelne Achse PV-Verfolger
Kleine Wurm-Gang-Durchlauf-Antriebs-Beschreibung
Ein Durchlaufschneckengetriebesystem ist eine kompakt konstruierte Einheit, die einem Herumdrehenring, einer Grundplatte und aus einem Wurm besteht. Diese Einheit holt die Vorteile eines Herumdrehenringes und des Wurmes in eine Einheit.
Es ist für Anwendungen passend, die langsame Rotation mit einer ununterbrochenen oder Konjunkturbewegung verlangen, die zur Behandlung von kombinierten Lasten fähig ist. Das Produkt ist mit Standardmaßen für die Kopplung ein elektrisches oder ein Hydraulikmotor sowie die Kopplung eines ganzen Systems zur Ausrüstung.
Wegen seiner Kompaktheit, hohen Starrheit und anderer erwähnter Vorteile, wird ein Schneckengetriebesystem in unterschiedlicher Ausrüstung wie mobilen Versammlungsplattformen, Satellitensystem, hydraulische Ladekräne auf Beförderungsfahrzeugen, kleine Marinekräne, ausdehnbare drehende Leitern, in den Radeinheiten von großen Marineportaltransportern benutzt.
Vorteile
1. Rotation 360 Grad
2. Verbindung eines Antriebsmotors von der linken oder rechten Seite
3. Während der Installation ist es nicht notwendig, die übersetzende Freigabe zu justieren; dieses wird bereits vom Produzenten vor Fabrik eingestellt
4. Einfache Installation und niedrige Wartung
5. Rationale Raumnutzung
6. Der Gang ist selbstsichernd; deshalb ist eine Bremse nicht notwendig
7. Einfache und fließende Methode des Beginnens und des Stoppens
Parameter des Herumdrehenantriebs
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Haltemoment | Axiale Last | Radiallast | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | N.m | kN | kN | Grad | Ja | Kilogramm | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
Anwendungen
Horizontales Einzelachsentracking-system
Horizontales Einzelachsentracking-system, das hauptsächlich in den mittleren und niedrigen Breitenbereichen angewendet wird, schließen ein paar horizontale einzelne Achsenschnüre durch einen Satz des treibenden Gerätes an, um die synchrone Spurhaltung von mehrfachen Schnüren zu erzielen. Verknüpfungsreihe kann 6 Schnüre, 8 Schnüre, 10 Schnüre und 12 Schnüre mit dem Modul sein, welches die Kapazität von 20kWp zu 60kWp anbringt. Jährliche zusätzliche Elektrizitätserzeugung ist bis 15%~23% im Vergleich zu der örtlich festgelegten Klammer. Anwendbar im unterschiedlichen Gelände, wie Wüste, Ebene, Fischteichen auf dem Steigungsland etc.
