Produktdetails:
|
| Art: | Eingeschlossen | Anwendungen: | Gräber und Automobilaufzüge |
|---|---|---|---|
| Fahrer: | Hydraulikmotor | IP-Grad: | IP66 |
| Farbe: | wie verlangt | Verhältnis: | 61:1 |
| Modell: | 9 Zoll | Effciency: | 40% |
| Hervorheben: | Automobilaufzüge schlossen Herumdrehenantrieb ein,Beiliegender Herumdrehenantrieb drehen horizontal sich,Drehen Sie horizontal Wurmdurchlauf-Antrieb |
||

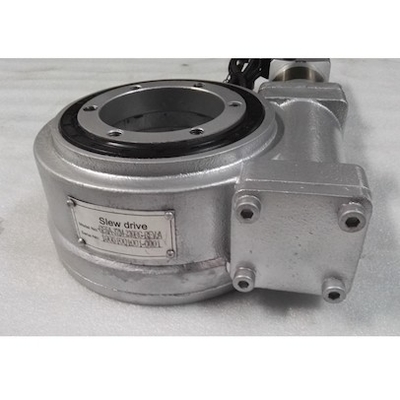

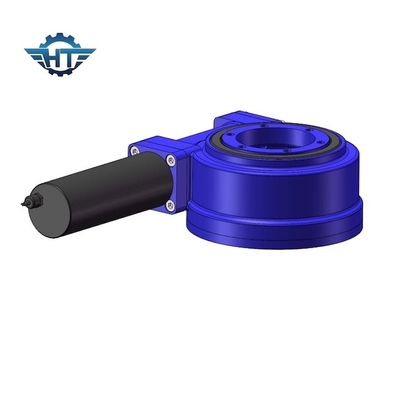

Drehen Sie horizontal 9 Zoll Schneckengetriebe-Getriebe-mit für Gräbern und Automobilaufzügen
9 Zoll Schneckengetriebe-Getriebe-Produkt-Beschreibungs-
Herumdrehenantrieb haben viele Arten wie beiliegende Art, Offenstallhaltungsart, vertikale Art, Doppelachsenart, Art der hohen Präzision, basiert Schneckengetriebeart etc.-Herumdrehenantrieb auf dem Herumdrehenlager mit starkem Kippenmomentdrehmoment und statischer selbstsichernder Funktion. Viel ZahnKontaktfläche ist besonders für das Fahren der hohen Last bestimmt.
| Modell: | SE9 | Ursprungsort | Changzhou, China |
| Marke | HANGTUO | Art | Eingeschlossen |
| Material | 42CrMo, 50Mn | Abtriebsdrehmoment | 8784 N.m |
| Kippen des Moment-Drehmoments | 45 K N.m | Haltemoment | 30,8 K N.m |
| Statische axiale Bewertung | 340 KN | Statische Radialbewertung | 130 KN |
| Dynamische axiale Bewertung | 170 KN | Dynamische Radialbewertung | 65 KN |
| Gang-Verhältnis | 61:1 | Leistungsfähigkeit | 40% |
Se-Modell Performance Parameters
| Se-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (kN.m) |
Holding Drehmoment (kN.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit | Präzision (Grad) |
IP | Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |
Anwendungen
Die allgemeinste Herumdrehenantriebsanwendung für die Doppel-achse herumdrehenden drivesare Doppel-achsensolarverfolger, wie Heliostats und starkes photovoltaics (CPV) und Satelliten- oder Radarteller. Andere Anwendungen umfassen Automobilaufzüge, Roboterarmstellwerke und Stadiumsausrüstung.
