Produktdetails:
|
| Modell: | hohe Genauigkeit 3 Zoll | Gang-Verhältnis: | 31:1 |
|---|---|---|---|
| Leistungsfähigkeit: | 40% | Präzision: | 0,05 Grad |
| MOTOR: | Elektrisch, NEMA, Servomotoren | installieren Sie Methode: | Vertikale installiert |
| Anwendung: | Starke Parabolspiegel | Farbe: | wie verlangt |
| Hervorheben: | Parabolspiegel-elektrischer Durchlauf-Antrieb,0.05 degree Electric Slew Drive,05 Grad elektrischer Durchlauf-Antrieb |
||

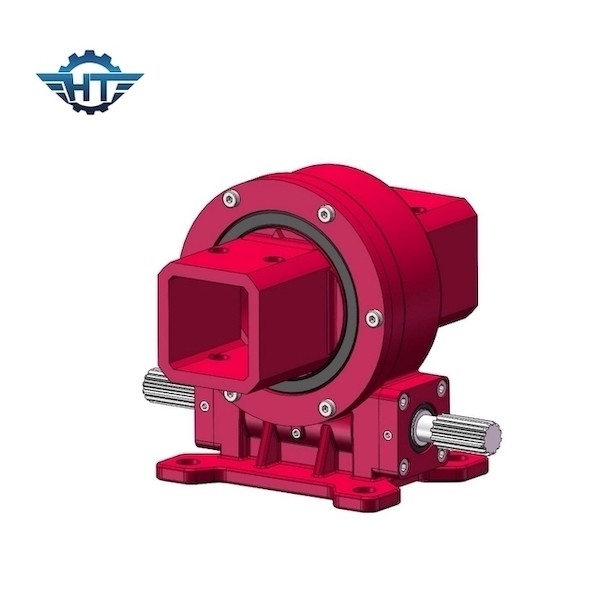

Hohe Präzision 3 Zoll Solarherumdrehenantriebs-für starke Parabolspiegel
Hohe Präzisions-Herumdrehenantriebs-Beschreibung
Vertikaler ein 5-Zoll-Herumdrehenantrieb mit hoher Präzision könnte in den Parabolrinnenkraftwerken (PTPP) angewendet werden. Es ist eine Art entwickeltes Wärmekraftwerk, die Strom erzeugen kann, indem es die Hitze der Sonne zur Flüssigkeit der hohen Temperatur sammelt.
Die Parabolischen durchgehenden Kraftwerke besteht: Parabolspiegel (Spiegel), Empfängerrohr, Metallstützstruktur, Tracking-System, das die Herumdrehenantriebe, -sensoren und -kontrollen umfasst. Herumdrehenantriebe sind das Kernteil der Spurhaltungseinheit.
Parameter der Leistungs-VE5
| Modell: | vertikaler 5-Zoll-Herumdrehenantrieb |
| Nennleistungs-Drehmoment: | 962 Nanometer |
| Kippen des Drehmoments: | 5000 Nanometer |
| Axiale Last: | kN 16 |
| Radiallast: | kN 27 |
| Haltemoment: | kNm 30 |
| Leistungsfähigkeit: | 40% |
| Präzision: | 0,15 ° |
| Selbstsichernd: | Ja |
| Gewicht: | 18 Kilogramm |
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Anwendungen
System Fresnel CSP
Das photothermal System Fresnel ist durch die Spurhaltungseinheit im System, das ein Dreh-Antriebsgerät als der Kern der Spurhaltungseinheit umfasst, und der Spiegel und der lineare Kollektor werden in die Nord-Südrichtung gelegt. erhalten Sie maximale Solarwärme.
