Produktdetails:
|
| Modell: | 21 Zoll | Getriebeverhältnis: | 150:1 |
|---|---|---|---|
| Anwendung: | Ein-Achsen-Solarverfolgungssystem | OEM-Dienstleistung: | verfügbar |
| Herkunftsort: | Changzhou, China | Fahrer: | Schrittmotoren oder bürstenlose Elektromotoren |
| Härte: | Verhärtet | Geräusche: | ≤ 65 dB |
| Hervorheben: | hydraulic slew motor,slewing gear |
||

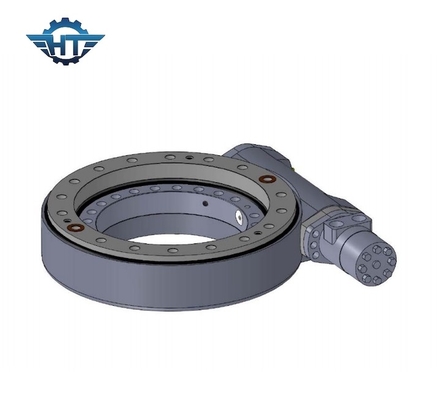

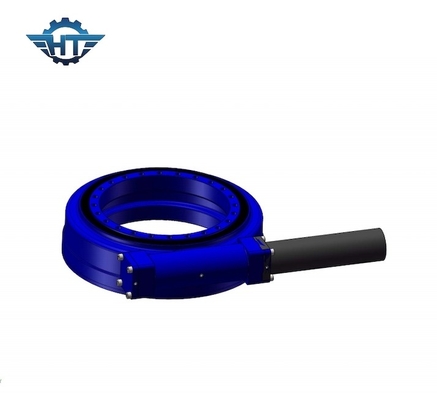

SE21 Solar Tracker Slew Drive hohes Drehmoment und Stabilität mit Sanduhrwurm-Technologie
SE21 Solar-Tracker SchleudrägerBeschreibung
Unsere Wurmgetriebe setzen 5 bis 11 Zähne auf die Streckenlinie des Ringgetriebes von der Sanduhrschraube,die eine höhere Zahnbindung als Standardwürmer hat, was dem Getriebe mehr Stabilität und Festigkeit verleiht.
SE-Einfach-Schwenkantriebe sind für eine 30-jährige Lebensdauer der präzisen 3D-Positionierung gewährleistet.Wir qualifizieren alle unsere Komponenten und Rohstoffe anhand von Normen nach ISO 9001, CE-Zertifizierungen zur Maximierung der Lebensdauer.
Parameter der SE-Serie
| Modell | Verhältnis | Nenndrehmoment (N.m.) | Neigungsdrehmoment ((N.m.) | Beibehaltenes Drehmoment ((N.m.) | Aksile Belastung ((kN) | Radialbelastung ((kN) | Effizienz | Genauigkeit | Selbstverriegelung | Gewicht ((kg) |
| 1 ¢ | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤ 01 | - Ja, das ist es. | 6 |
| 3 ̊ | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤ 01 | - Ja, das ist es. | 8 |
| 5 ¢ | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤ 01 | - Ja, das ist es. | 12 |
| 7 | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤ 01 | - Ja, das ist es. | 21 |
| 9 ¢ | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤ 01 | - Ja, das ist es. | 49 |
| 12 ¢ | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤ 01 | - Ja, das ist es. | 61 |
| 14 ¢ | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤ 01 | - Ja, das ist es. | 63 |
| 17 ¢ | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤ 01 | - Ja, das ist es. | 105 |
| 21 ¢ | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤ 01 | - Ja, das ist es. | 149 |
| 25 ¢ | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤ 01 | - Ja, das ist es. | 204 |
Anwendungen
Die häufigsten Anwendungen für die zweiachsigen Drehantriebe sind zweiachsige Solartracker wie Heliostate und konzentrierte Photovoltaik (CPV) sowie Satelliten- oder Radarschüsseln.Weitere Anwendungen sind Automobillifte, Roboterarmpositionierer und Bühnengeräte.Die Kombination von Azimut und Höhe sowie das geschlossene Design können die Spurenpräzision und die Effizienz der Stromerzeugung verbessern.
