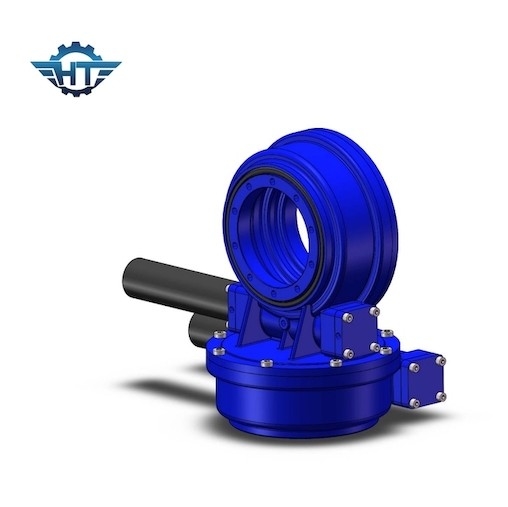

Produktdetails:
|
| Modell: | Antriebe Herumdrehens SDE7 | Spurhaltung von Präzision: | 0.15° |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Nennleistungs-Drehmoment: | kNm 2 |
| Haltemoment: | kNm 13,2 | Kippen des Drehmoments: | kNm 7,5 |
| Produktions-Zeit: | 3~45 Tage | Standardfarbe: | Orange |
| Hervorheben: | Solarverfolger,der Antrieb tragend herumdreht,Turm CSP |
||
Der Herumdrehenantrieb ist ein neuer Typ Herumdrehenprodukt, das häufig als ein Herumdrehenlager in der Vergangenheit gekennzeichnet. Er besteht normalerweise einem Wurm, einem Herumdrehenlager, einer Wohnung, einem Motor und aus anderen Komponenten. Da die Kernkomponenten Lager herumdrehen, können sie axiale Kraft, Radialkraft und Kippmoment gleichzeitig tragen und haben die Eigenschaften der bequemen Installation, der bequemen Wartung und des höheren IP-Niveaus.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Applicatons
Herumdrehensind Dreh-Antriebsgeräte in photo-voltaischem, starkem photo-voltaischem CPV, CSP, einschließlich System des Turms CSP, Fresnel-System, System der Abflussrinne CSP, Bauanwendungen, einschließlich LKW-Kräne, Aufzüge, Drehscheiben, Hafenmaschinerie, modulare Fahrzeuge, kleine Windenergiekraftwerksparks und Verbindung- über SatellitKommunikationssysteme weitverbreitet.
