Produktdetails:
|
| Modell: | SDE9 | Gang-Verhältnis: | 61:1 |
|---|---|---|---|
| Nennleistungs-Drehmoment: | 4300 Nanometer | Kippen des Moment-Drehmoments: | kNm 16 |
| Halten des Moment-Drehmoments: | kNm 27,2 | Leistungsfähigkeit: | 40% |
| Standardfarbe: | RAL9006 | Eigenschaft: | beiliegende Selbstblockierung |
| Hervorheben: | 5 Zoll verdoppeln Achsen-Durchlauf-Antrieb,Doppeldrehmoment des achsen-Durchlauf-Antriebs-800NM,Haltbares Herumdrehengetriebe |
||

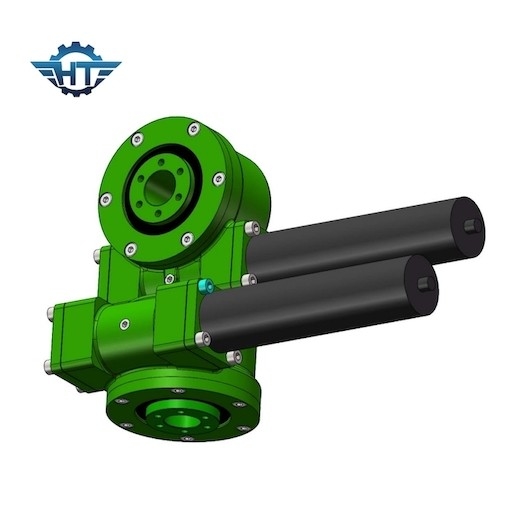

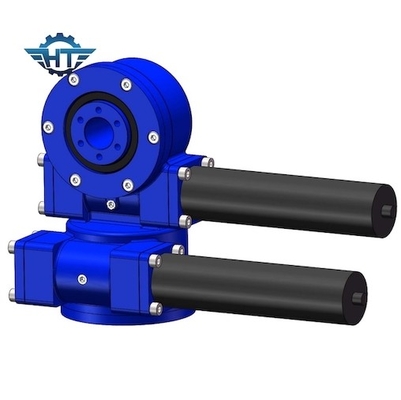

61:1 Gang-Verhältnis 5 Zoll Wurm-Gang, diering for dual axis solar-Tracking-System herumdrehen
5 Zoll entwurmen den Gang, der Ring Description herumdreht
Schneckengetriebe, das ein höheres Verschleißfestigkeitsschneckengetriebe ist, könnte starken Abtriebsdrehmoment und das Kippen des Momentdrehmoments mit der wohlen Leistung der Stabilität und der Zuverlässigkeit laden. Das Schneckengetriebe ist auch für höheres aufspürendes genaues Feld wie CPV, CSP, Satellitenanwendungen verfügbar.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Vorteile
1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. Einschlagen des Schneckengetriebeinneres
3. Multi Zahnkontakt, zum der hohen Last sicherzustellen
4. Selbstsichernde Funktion
Applicatons
Indem man Antriebe eines Doppelachsenherumdrehens auf einem Solartracking-system anwendet, werden die Sonnenkollektoren immer an der Sonne, keiner Angelegenheit die Jahreszeit, Tageszeit oder Breite der Regionen orientiert. Es kann den Projektinhaber mehr Stromkapazität bis 40% und folglich mehr Ertrag gewinnen lassen.
