Produktdetails:
|
| Material: | 42CrMo, QUART | Gang-Verhältnis: | 31:1 |
|---|---|---|---|
| Nennleistungs-Drehmoment: | 600Nm | Haltemoment: | 1500Nm |
| Kippen des Drehmoments: | 5800Nm | Rückprall: | 0.15° |
| Rotierender Typ: | Horizontal und vertikal | Standardfarbe: | RAL 9006 |
| Hervorheben: | Elektromotor,der Ring Drive herumdreht,Herumdrehender Ring Drive Multi Tooth |
||

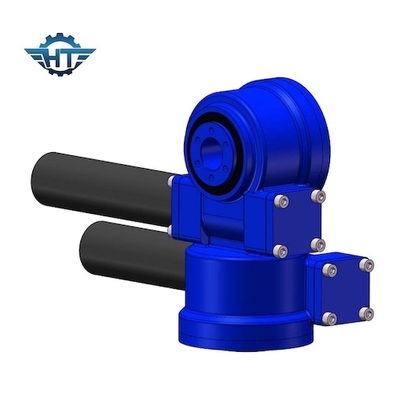

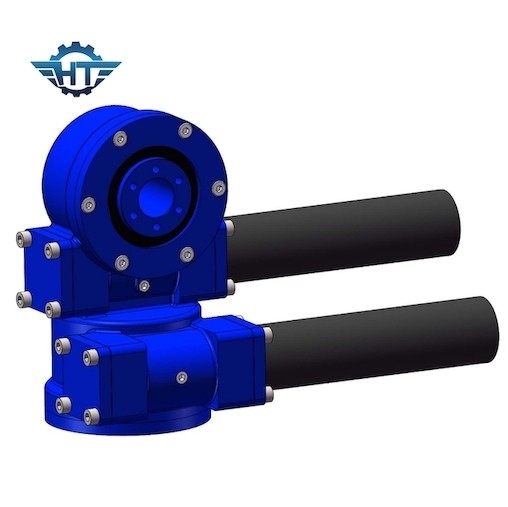

Doppelc$herumdrehengetriebe der achsen-SDE3 mit Elektromotor für Sonnenkollektor-Tracking-System
Doppelachsen-Herumdrehengetriebe-Beschreibung
Durchlauf-Antriebe werden für gleichzeitiges Getriebe von axialen und Radialkräften sowie Getriebe des Kippens von Momenten benutzt. Durchlauf-Antriebe bestehen einem Ball- oder Rollenherumdrehenring, hydraulisch oder Elektroantrieben und aus einer vollständig beiliegenden Wohnung. Reihe Se tötete Antriebe sind entworfen mit Wurmgang.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Eigenschaften
1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. Einschlagen des Schneckengetriebeinneres
3. Multi Zahnkontakt, zum der hohen Last sicherzustellen
4. Selbstsichernde Funktion
Applicatons
Unter dem Umstand, dass die begrenzten versteinerten Energiequellen extrem ausgebeutet und verwendet werden, haben die unerschöpflichen Solarenergiebetriebsmittel globale Aufmerksamkeit erregt. Foto-voltaische Stromerzeugungstechnologie entwickelt sich schnell. Die photo-voltaischen Module sind auf die photo-voltaische Unterstützung installiert. Entsprechend ihren verschiedenen strukturellen Formen gibt es zwei Arten: örtlich festgelegte Art und Spurhaltungsart. Das Dreh-Antriebsgerät ist auf den aufspürenden photo-voltaischen Energiekraftwerkspark installiert, damit die örtlich festgelegte Klammer eine Spurhaltungsart wird. Deshalb kann der Arbeitswinkel des photo-voltaischen Moduls entsprechend der Höhe und/oder dem Azimut der Sonne justiert werden, damit die leicht-empfangende Oberfläche des photo-voltaischen Moduls zu den Strahlen der Sonne senkrecht jederzeit sein kann. möglich, mehr Solarenergie- und Machtzuwachsgeneration dadurch empfangend.
