Produktdetails:
|
| Material: | 42CrMo, QUART | Modell: | SDE7A-57MHD |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Nennleistungs-Drehmoment: | 2000Nm |
| Haltemoment: | 13500Nm | Kippen des Drehmoments: | 13200 Nanometer |
| Axiale Last: | kN 34 | Radiale Belastung: | 58 kN |
| Hervorheben: | Anti-UVdoppelachsen-Durchlauf-Antrieb,Doppelachsen-Durchlauf-Antrieb 220V Wechselstrom,Schneckengetriebe-Durchlauf-Ring Wechselstrom-220V |
||

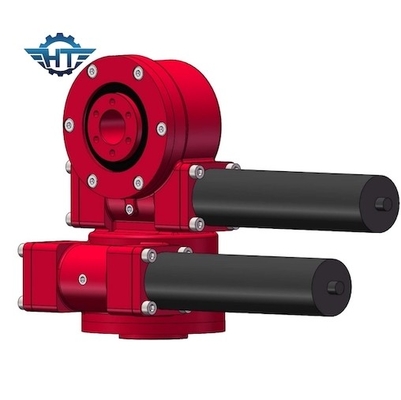

Anti-UV-Doppeldrehwerk der achsen-SDE7 für PV-Schienenplatten-Solartracking-system
Doppeldrehwerk Descripition der achsen-SDE7
| Produkt-Name | Antrieb Herumdrehens SDE7 mit Gang-Motoren 43Nm 24Vdc |
| Abtriebsdrehmoment | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Kippen des Moment-Drehmoments | 7000 N.m; 5163 ft.lbs |
| Haltemoment | 13200 N.m; 9736 ft.lbs |
| Statische axiale Bewertung | kN 133,20; 29943 lbs |
| Statische Radialbewertung | kN 53; 11977 lbs |
| Dynamische axiale Bewertung | kN 31,90; 7171 lbs |
| Dynamische Radialbewertung | kN 27,91; 6274 lbs |
| Bewegungsalternativen | 380V/220V Wechselstrommotor; Schrittmotor; Schwanzloser Motor |
| Produkt-Art | Doppelachse; Einzelne Achse; |
| Anwendung | Doppelachsen-Tracking-System, CPV, Turm (TSP), Satellitenantenne |
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Eigenschaften
1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. Einschlagen des Schneckengetriebeinneres
3. Multi Zahnkontakt, zum der hohen Last sicherzustellen
4. Selbstsichernde Funktion
Applicatons
SDE-Reihenherumdrehenantrieb absorbiert die Vorteile von vertikalen und horizontalen Herumdrehenantrieben im Designprozess und hat die Fähigkeit, sich in Richtungen 3D von horizontalen und Neigungswinkeln gleichzeitig zu drehen. Für ausführlichere Parameter beziehen Sie bitte sich die auf LeistungsParameterleiste. Basiert auf den horizontalen und vertikalen Strukturen, hat die ZSDE-Reihe erheblich seine Genauigkeit verbessert und sie im photovoltaics, starkes Solarenergiesystem und die kleine Satellitenantennenspurhaltung weitverbreitet gemacht.
