Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | SDE5" |
|---|---|---|---|
| Gang-Verhältnis: | 37:1 | Haltemoment: | 9200Nm |
| Kippen des Drehmoments: | 6000Nm | Axiale Last: | 16 kN |
| Radiale Belastung: | kN 27 | Leistungsfähigkeit: | 40% |
| Hervorheben: | Doppeldurchlauf-Antrieb der achsen-SDE7,Doppelachsen-Durchlauf-Antriebs-wasserdichte Dichtung,axialer Herumdrehenring-Antrieb der Last 16kN |
||

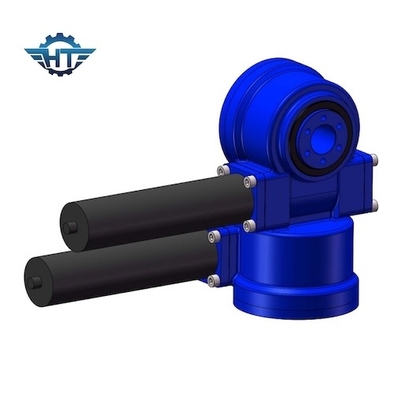

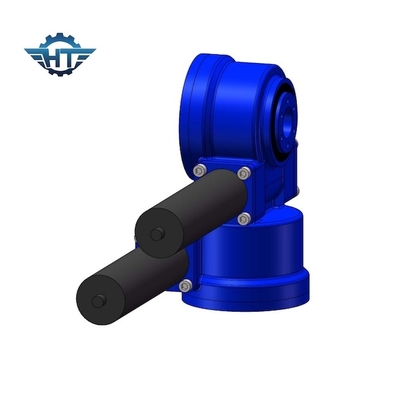

Doppelc$herumdrehenantrieb der achsen-SDE5, Wasser-Beweis-Dichtung für PV- und CSP-Solarverfolger
Doppelc$herumdrehenantriebs-Beschreibung der achsen-SDE5
| Produkt-Name | Antriebe Herumdrehens SDE5 mit Motoren des Gangs 43Nm |
| Abtriebsdrehmoment | 800 N.m |
| Kippen des Moment-Drehmoments | 6000 N.m |
| Haltemoment | 9200 N.m |
| Statische axiale Bewertung | kN 16 |
| Statische Radialbewertung | kN 27 |
| Bewegungsalternativen | 380V/220V Wechselstrommotor, Schrittmotor, schwanzloser Motor |
| Produkt-Art | Doppelachse, CPV, Solarteller, Parabolisch, Heliostat |
| Anwendungs-Eigenschaft | Solartracking-system, Industriemaschinen |
Kippen des Moment-Drehmoments: Drehmoment ist die Last, die mit Abstand zwischen der Position der Last und der Mitte des Herumdrehenlagers multipliziert wird. Wenn das qorque, das durch Last und Abstand erzeugt wird, größer als das bewertete Kippenmomentdrehmoment ist, wird Herumdrehenantrieb umgeworfen.
Radiallast: Lastsvertikale zur Achse des Herumdrehenlagers
Axiale Last: Lastsähnlichkeit zur Achse des Herumdrehenlagers
Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment genannt.
Selbstsichernd: Nur wenn er geladen wird, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und selbstsichernd folglich genannt.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Anwendung
Sind photo-voltaische Herumdrehensolarantriebe SDE-Reihe für entworfen
Leistungsstarke Produkte entwickelt und für Solartracking-systeme bestimmt, passend für photo-voltaische einzelne und doppelte Achsentracking-systeme, photo-voltaische Energiekraftwerksparks, Turm Heliostats, Schmetterling Stirlings-Stromerzeugung, Heizung, die Abflussrinne, die Stromerzeugung konzentrieren, Heizung und andere Solarenergie Anwendungen im Tracking-System konzentrierend. Es kann entsprechend Ihrem Bedarf auch besonders angefertigt werden.
