Produktdetails:
|
| Modell: | 7 Zoll | Getriebeverhältnis: | 57:1 |
|---|---|---|---|
| Effizienz: | 40% | Typ: | Doppelachse |
| Anwendung: | Solar-Tracker | OEM-Dienstleistung: | Erhältlich |
| Herkunftsort: | Changzhou, China | Fahrer: | 24 V Gleichstrom |
| Hervorheben: | solar tracker drive,slewing gear |
||

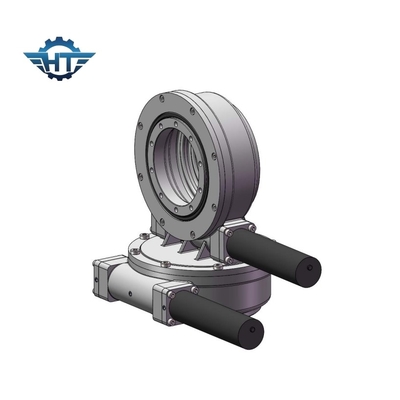

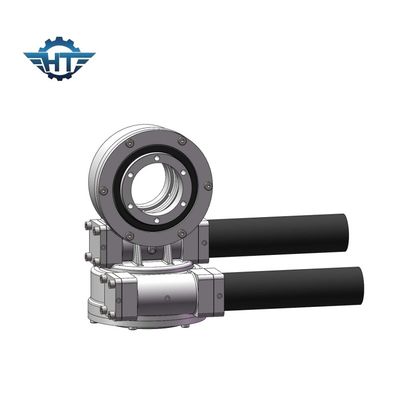

Sde7 Dual Worm Gear Solar Slew Drive mit 24 Vdc Planetary Gear Motor für Tracker
Wurm-Gear Solar-Schlew-AntriebBeschreibung
Der Drehantrieb ist ein Getriebe, das radiale und axiale Belastungen sicher halten und ein Drehmoment für die Drehung übertragen kann.Drehantriebe werden durch Herstellung von Getrieben hergestellt- Lager, Dichtungen, Gehäuse, Motor und andere Hilfskomponenten zu einem einheitlichen Getriebe zusammensetzen.
Der Schwenkantrieb wird in Modulanhängern, Kränen, Holzgreifgeräten, Luftarbeitsplattformen, Solartracking-Systemen, Windkraftanlagen usw. weit verbreitet.
Der Drehantrieb eignet sich für Gebiete mit hohen Breiten und die Effizienz der Stromerzeugung wird um mehr als 35% erhöht, was die Effizienz des Solaranlagensystems erheblich verbessert.
Bei einem horizontalen einsachsigen Solar-Tracking-System wird der Hauptwelle des Solarpanels der Winkel angepasst, um den Deklinationswinkel genau zu verfolgen.Diese Art von Drehantrieb ist nur für niedrige Breiten Bereich angewendet.
Durch die Annahme des Schwenklagers als Kernkomponente kann der Schwenkantrieb gleichzeitig Achsenkraft, Radialkraft und Neigungsmoment tragen.
Das Solar-Tracking-System ist in ein horizontales Einsachs-Solar-Tracking-System, einen geneigten Einsachs-Tracker und ein Doppelachs-Solar-Tracking-System unterteilt.
Die in Solar-Tracking-Systemen verwendeten Schwenkantriebe sind hauptsächlich ein- und zweiachsig (SE-Serie), zweiachsig (SDE-Serie) und vertikal (VE-Serie).,Die in Absatz 1 Buchstabe a genannten Daten werden in der Tabelle 1 aufgeführt.
Wie wählen Sie die richtige Größe der Drehantriebe?
Die Wahl einer angemessenen Größe der Drehantriebe, um nicht nur Leistungsmangel oder Leistungsüberschuss zu vermeiden, spielt eine wichtige Rolle bei der Erreichung kostengünstiger Lösungen.
Bitte geben Sie uns die folgenden Angaben, um einen geeigneten Drehantrieb auszuwählen:
1. die Anmeldung
2Wenn Sie keine klare Vorstellung von diesen Daten haben, geben Sie uns einfach die Belastung an, z. B. das Gewicht der Platten und die Befestigungsstützen auf unserem Drehantrieb.
3. die Lastmaße und der größte Wind in Ihrer Gegend in den letzten 10 Jahren, die verwendet werden, um zu berechnen, ob der Antrieb, den wir empfohlen haben, die maximale Last bei starkem Wind tragen kann.
4. die von Ihnen gewünschte Ausgangsgeschwindigkeit, die uns helfen wird, die für Sie geeigneten Motoren zu empfehlen.
5. andere Informationen wie Gegenreaktion, Nachfrage nach IP-Klasse usw.
Technische Daten von SDE Slew Drives. Das ist der Name.
| Modell | Verhältnis | Nenndrehmoment (N.m.) | Neigungsdrehmoment ((N.m.) | Beibehaltenes Drehmoment ((N.m.) | Aksile Belastung ((kN) | Radialbelastung ((kN) | Effizienz | Genauigkeit (°) | Selbstverriegelung | Gewicht (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Ja, das ist es. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Ja, das ist es. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Ja, das ist es. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Ja, das ist es. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Ja, das ist es. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Ja, das ist es. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Ja, das ist es. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Ja, das ist es. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Ja, das ist es. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Ja, das ist es. | 251 |
