Produktdetails:
|
| Modell: | SDE5 | Gang-Verhältnis: | 37:1 |
|---|---|---|---|
| Nennleistungs-Drehmoment: | 800Nm | Haltemoment: | 9200Nm |
| Kippen des Drehmoments: | 6000Nm | Leistungsfähigkeit: | 40% |
| Rückprall: | 0,15 ° | Eigenschaft: | Selbstverschluss-Doppelachse |
| Hervorheben: | Langsamer elektrischer Herumdrehenantrieb,Elektrischer Herumdrehenantrieb 6000Nm,der Drehmoment kippt |
||

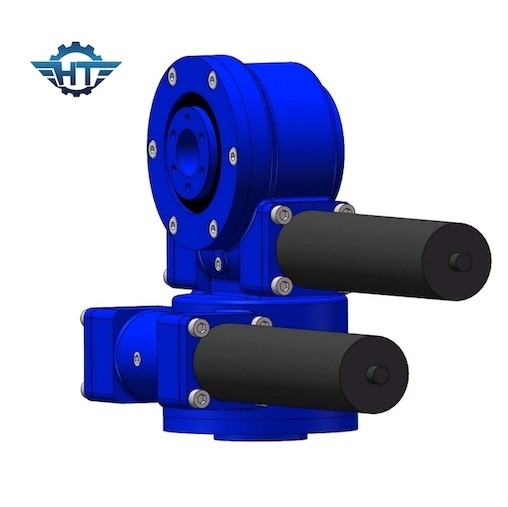

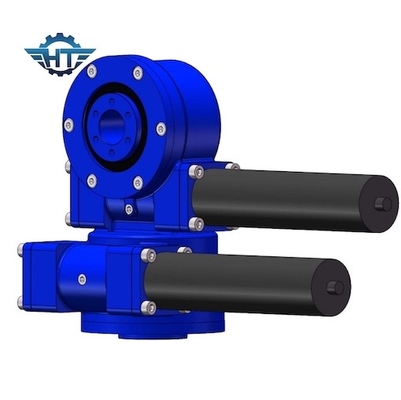

Langsames Doppelc$herumdrehengetriebe der achsen-SDE5 für hohe Präzision PV-Tracking-Systeme
Doppelachsen-Herumdrehengetriebe-Beschreibung
Unser Herumdrehenantrieb hat starken Kippmoment und nimmt das Einschlagen des Schneckengetriebes, das größere Lasten mit Multizahnkontakt fahren kann, an und hat die selbstsichernde Funktion, zum der Sicherheit des Systems zu erhöhen. Der Durchlauf fährt Strecke in der Leistung von 6kNm zu Haltemoment 220kNm, 200Nm zum Abtriebsdrehmoment 63kNm, 500Nm zu 271kNm, das Momenttragfähigkeit und Gangverhältnisse vom 31:1 bis 156.600 kippt: 1. kann Installation horizontale, vertikale oder Multiachsenkombination sein.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Die oben genannten Maße und die Parameter werden aktualisiert möglicherweise, oder eingestellt, auf ausführlichere Maße und Parameter, beziehen Sie bitte sich auf unsere Verkaufszeichnungen.
Spezieller Entwurf entsprechend verschiedenen Anwendungen und Projekten
Es kann verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, Servomotoren, etc. zusammenbringen.
Die Oberfläche des Dreh-Antriebsgerätes kann mit jeder möglicher Farbe entsprechend den Anforderungen des Kunden gespritzt werden
Applicatons
Unsere Herumdrehenantriebe sind für langes Leben und niedrige Wartung bestimmt. Sie erfordern, sehr wenig Installationsraum aber können Höchstlasten widerstehen. Deshalb sind sie die Lösung für viele Anwendungen: Herumdrehenantriebe für Forstwirtschaft, Landwirtschaft, Bergbau, bemannte Plattformen, zahlreiche Seeanwendungen sowie Maschinengebäude und -technik, Solartracking-systeme, Einzelachse oder Doppel-achsensolartracking-systeme konzentrierend.
