Produktdetails:
|
| Material: | Quart | Modellnummer: | SDE21" |
|---|---|---|---|
| Art: | Wurm und Wormwheel | Lebenszeit: | 30 Jahre |
| Soem: | Verfügbar | Anwendung: | Solartracking-system |
| Verhältnis: | 125:1 | Geschlossenes Gehäuse: | Ja |
| Hervorheben: | slewing ring drive,worm drive motor |
||

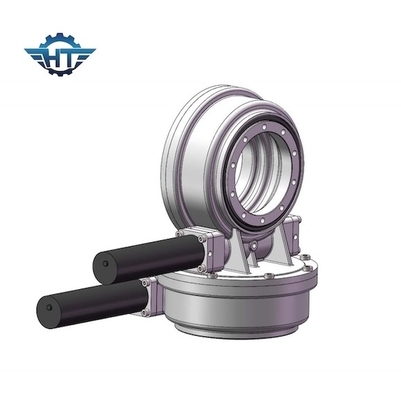

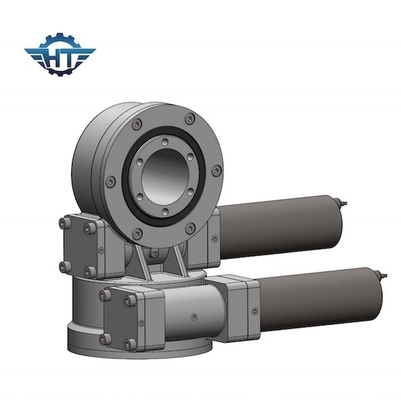

Schraubenartiger Gang-beiliegende unterbringende Doppelachse tötete Antriebs-Modell SDE21 mit Motor Wechselstroms 380 für Solarverfolger
Beiliegende unterbringende Doppelachsen-Durchlauf-Antriebs-Beschreibung
Durchlauf-Antriebe setzen patentierte Sanduhrwurmtechnologie ein, um maximale Steuer- und Bewegungsunterstützung zu geben. Unsere Wurmgänge engagieren sich 5 bis 11 Zähne auf dem Teilkreis der Kupplungsglocke von der Sanduhrschraube, die höherer Zahneingriff als Standardwürmer ist und dem Getriebe größere Stabilität und Stärke gibt. Lernen Sie mehr über Sanduhrtechnologie.
Die allgemeinste Herumdrehenantriebsanwendung für die Doppel-achse herumdrehenden drivesare Doppel-achsensolarverfolger, wie Heliostats und starkes photovoltaics (CPV) und Satelliten- oder Radarteller. Andere Anwendungen umfassen Automobilaufzüge, Roboterarmstellwerke und Stadiumsausrüstung.
SDE-Doppel-Achsen-Stellwerk-Spezifikationen
SDE-Doppel-achsenherumdrehenantriebe werden für ein 30-jähriges Feldleben der genauen Positionierung 3D versichert. SDE-Antriebe schaffen eine leistungsfähige und zuverlässige Lösung in einem einzelnen Antrieb. Wir qualifizieren alle unsere Komponenten und Rohstoffe unter Verwendung der Standards, die durch ISO 9001, CER-Bescheinigungen eingestellt werden, um das Feldleben zu maximieren.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Anwendungen
Der Azimut u. kombinierte und beiliegende das Entwerfen des Aufzugs können die Spurhaltungspräzisions- und Stromerzeugungs-Leistungsfähigkeit verbessern.
