Produktdetails:
|
| Material: | Quart | Modell: | einzelne Achse 5 Zoll |
|---|---|---|---|
| Gang-Verhältnis: | 37:1 | Nennleistungs-Drehmoment: | 962 Nanometer |
| Haltemoment: | kNm 30 | Kippen des Drehmoments: | 6 kNm |
| Leistungsfähigkeit: | 40% | Arbeit Temp.: | -30℃~+80℃ |
| Hervorheben: | slewing ring drive,worm drive motor |
||

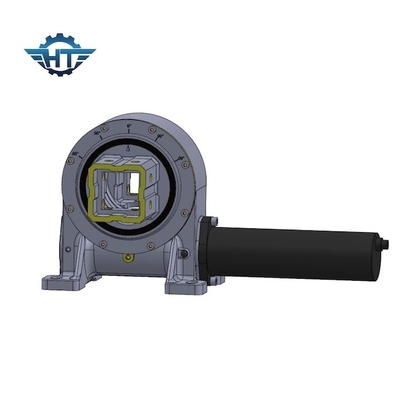

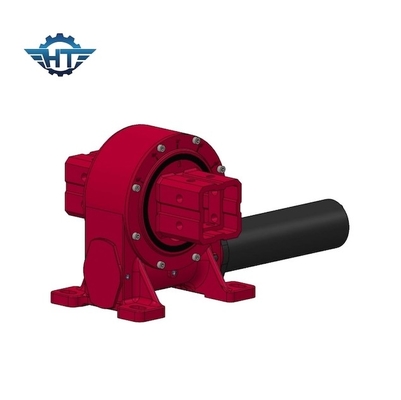

Beiliegender Gang-Herumdrehenantrieb des Wurm-VE5 für einzelnes Tracking-System Achse GPSs Sun
Wurm-Gang-Herumdrehenantrieb Descripiton
Hangtuos Herumdrehenantrieb wird aus der Wohnung, Herumdrehentragen, das Versiegeln verfasst und schlägt Wurm mit einigen abgeschlossenen Ersatzteilen ein. Wir können den elektronischen Motor und den Hydraulikmotor auch produzieren, die für das Herumdrehen von Antrieben benutzt werden, die Bewegungen für rechtsläufige Richtung und Rotation der rechtsläufigen Richtung zu widersprechen können.
Modell: VE5
Ursprungsort: Changzhou, China
Marke: HT
Art: Eingeschlossen
Material: Quart
Abtriebsdrehmoment: 962 N.m
Kippen des Moment-Drehmoments: 6000 N.m
Haltemoment: 30 kN.m
Statische axiale Bewertung: 16 KN
Statische Radialbewertung: 27 KN
Gang-Verhältnis: 37:1
Leistungsfähigkeit: 40%
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Vorteile
1. Starker Kippmoment basiert auf Herumdrehenring
2. Adopt Schneckengetriebe einschlagend
3. Fahren Sie größere Last für die Anwendung des multi Zahnkontaktes
4. Verbessern Sie statische selbstsichernde Funktion
