Produktdetails:
|
| Material: | Quart | Modell: | SDE7“ |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Nennleistungs-Drehmoment: | 2000 Nanometer |
| Haltemoment: | 13500 Nanometer | Kippen des Drehmoments: | 7500Nm |
| Axiale Last: | kN 34 | Radiale Belastung: | 58 kN |
| Hervorheben: | hydraulic slew motor,slewing gear |
||

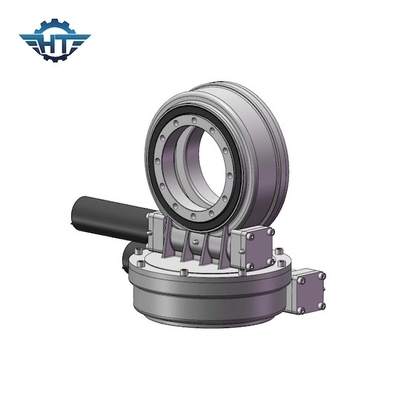

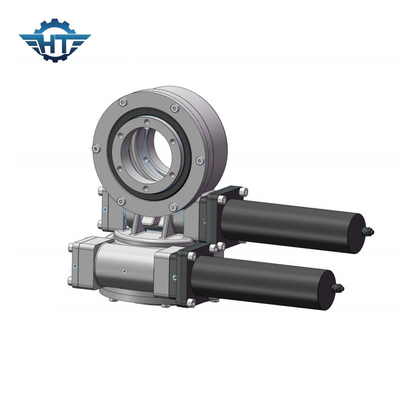

7 Zoll-Doppelachsen-Durchlauf-Antriebs-Getriebe mit elektrischem Motor DC-24v für Solartracking-system
Tötete Antriebs-Getriebe-Beschreibung
Doppelachsenherumdrehenantriebe sind für Situationen perfekt, die vertikal und horizontal sich drehen müssen. Typische Anwendungen umfassen Doppelachsensolarverfolger-, -satelliten- und -radarteller, Maschinen, die 360 Grad an beiden Richtungen bewegen müssen. Hangtuos Herumdrehenantrieb nimmt den integrierten Entwurf der Neigung und des Azimuts an, und die Gesamtstruktur ist kompakt, die das Problem der komplexen Installation des aufgeteilten Reduzierers löst, überflüssige Teile verringert und die Durchfallquote der Hauptmaschine verringert; gleichzeitig zwecks zuverlässiges Lager sicherzustellen, fahren das Azimutherumdrehen das System annimmt hochfeste Vierpunktkontaktkugellager, die einen großen Kippmoment beim Tragen einer bestimmten axialen Kraft und der Radialkraft tragen können.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Eigenschaften
1. hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. Einschlagen des Schneckengetriebeinneres
3. multi Zahnkontakt, zum der hohen Last sicherzustellen
4. selbstsichernde Funktion
