Produktdetails:
|
| Material: | 50Mn, 42CrMo, QT | Gang-Verhältnis: | 125:1 |
|---|---|---|---|
| Nennleistungs-Drehmoment: | kNm 16 | Haltemoment: | 89 kNm |
| Kippen des Drehmoments: | 65kNm | Standardfarbe: | RAL 9006 |
| Rückprall: | weniger als 0,1 Grad | Rotierender Typ: | Doppelachse |
| Hervorheben: | slewing ring drive,small slew drive |
||

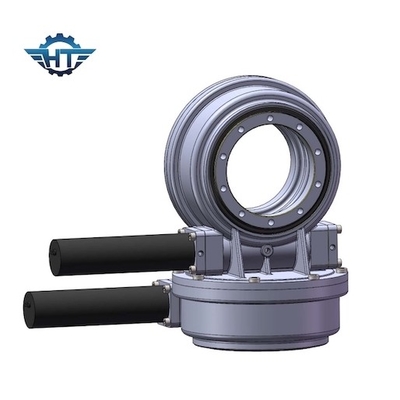

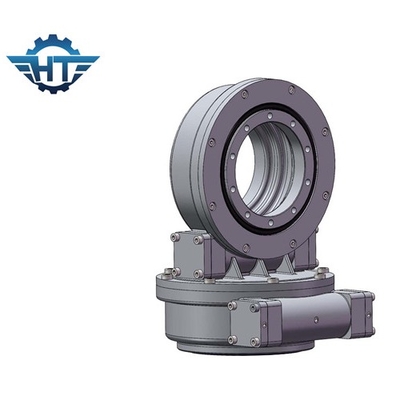

Verhältnis 125/1 Sanduhr-Wurm-Gang des Gang-SDE21 tötete Antrieb mit beiliegender Wohnung für CPV
Wurm-Gang-Durchlauf-Antriebs-Beschreibung
Durchlauf-Antriebe werden für gleichzeitiges Getriebe von axialen und Radialkräften sowie Getriebe des Kippens von Momenten benutzt. Durchlauf-Antriebe bestehen einem Ball- oder Rollenherumdrehenring, hydraulisch oder Elektroantrieben und aus einer vollständig beiliegenden Wohnung. Reihe Se tötete Antriebe sind entworfen mit Wurmgang.
SDE3, SDE7, SDE21 ISO9001/CE bescheinigte Durchlauf-Antriebswurmgang für Sonnenverfolger
1) mit hohem Ausschuss Drehmoment und halten Last
2) Spitzenspurhaltungspräzision
3) starke Korrosionsbeständigkeit und Versiegeln effektiv
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Anmerkung: Die oben genannten Maße und die Parameter werden aktualisiert möglicherweise, oder eingestellt, auf ausführlichere Maße und Parameter, beziehen Sie bitte sich auf unsere Verkaufszeichnungen.
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
Einsatzbereiche
| Wind-Energie-Feld | Metallurgische Maschinerie |
| Leichtindustrie | Schwere Ausrüstungen |
| Port-Marine Machiner | Militärprodukte. |
| Baumaschinen-Bergbau | Stahlwerk-Ausrüstung |
| Klärwerk | Landwirtschaftliche Maschinerie |
