Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | SDE12 |
|---|---|---|---|
| Art: | Wurm und Wormwheel | Garantie: | 3 Jahre |
| Soem: | Verfügbar | Technische Unterstützung: | ganzes Leben |
| Anwendung: | Doppelachse Sun-Sonnensystem | Arbeit Temp.: | -30~+120 Grad Celsius |
| Hervorheben: | slewing ring drive,small slew drive |
||

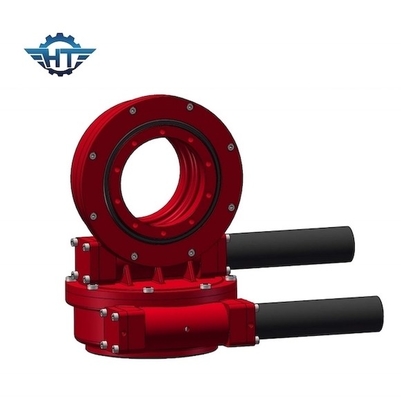

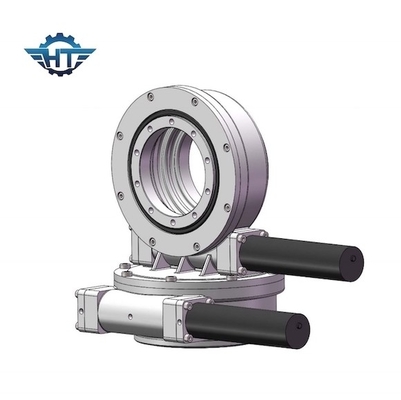

Gang-Verhältnis 78/1 Doppelachse SDE12 tötete den Antrieb, der für Doppelachse Sun-Sonnensystem zweiachsig ist
Doppelachsendurchlauf-Antrieb (SDE-Art) - Solarverfolgerdurchlauf-Antrieb
Das SDE-Reihenentwerfen ist absorbiert die Vorteile von VE und von Se. Die Azimut- und Aufzug3d Richtung, die sich gleichzeitig dreht.
Die allgemeinste Herumdrehenantriebsanwendung für die Doppel-achsenherumdrehenantriebe sind Doppel-achsensolarverfolger, wie Heliostats und starkes photovoltaics (CPV) und Satelliten- oder Radarteller. Andere Anwendungen umfassen Automobilaufzüge, Roboterarmstellwerke und Stadiumsausrüstung.
Spezifikationen
Unsere Basismodellgrößen liefern Leistungsbereiche von 1.500 Nanometer bis 11.200 Nanometer von Haltemoment, 100Nm bis 20.000 Nanometer von Abtriebsdrehmoment, 5000 Nanometer bis 89.000 Nanometer von Kippen des Drehmoments und der Getriebereduzierungsverhältnisse von 30:1 bis 150: 1. Indem es ein planetarisches Getriebe befestigte, könnte das Gangverhältnis sogar höher sein. Die Antriebe können oder an einer Kombination von mehrfachen Äxten horizontal, vertikal angebracht werden.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Zuverlässigkeit
Unsere SDE-Doppel-achsenherumdrehenantriebe werden während einer 30-jährigen Feldlebenszeit der genauen Positionierung 3D versichert. SDE-Antriebe schaffen eine leistungsfähige und zuverlässige Lösung in einem einzelnen Antrieb. Wir qualifizieren alle unsere Komponenten und Rohstoffe unter Verwendung der Standards, die durch ISO 9001, CER-Bescheinigungen eingestellt werden, um das Feldleben zu maximieren.
Leistung
Unsere Durchlauf-Antriebe setzen patentierte Sanduhrwurmtechnologie ein, um maximale Steuer- und Bewegungsunterstützung zu geben. Unsere Wurmgänge engagieren sich 5 bis 11 Zähne auf dem Teilkreis der Kupplungsglocke von der Sanduhrschraube, die höherer Zahneingriff als Standardwürmer ist und dem Getriebe größere Stabilität und Stärke gibt. Lernen Sie mehr über Sanduhrtechnologie.
Indem sie Sanduhrwurm adoping, haben die Antriebe die folgenden Eigenschaften:
1) Mit hohem Ausschuss Drehmoment und halten Last
2) Spitzenspurhaltungspräzision
3) Starke Korrosionsbeständigkeit und Versiegeln effektiv
Wie man die richtige Größe von Herumdrehenantrieben wählt?
Eine richtige Größe der Herumdrehenantriebe zu beschließen, um nicht nur vom Leistungsmangel oder vom Leistungsüberschuß zu vermeiden ist, eine wichtige Rolle zu spielen, wenn es kosteneffektive Lösungen erzielt.
Geben Sie uns die folgenden Informationen bitte, um einen passenden Herumdrehenantrieb vorzuwählen:
1. die Anwendung
2. der Ertrag Toque erforderte. Wenn Sie keine klare Idee dieser Daten haben, sagen Sie uns der Last, zum Beispiel, dem Gewicht von Platten und von Schienenplatten auf unserem Herumdrehenantrieb einfach.
3. die Lastsmaße und der größte Wind in Ihrem Bereich in der Vergangenheit 10 Jahre, die verwendet werden, um zu berechnen, wenn der Antrieb, den wir uns empfahlen, konnten die maxium Last tragen, wann der große Wind kommt.
4. die Ertraggeschwindigkeit, die Sie forderten, das uns hilft, die passenden Motoren für Sie zu empfehlen.
5. andere Informationen wie Rückprall-, IP-Gradnachfrage usw.
